Медиаконвертеры серии NF-W02x Fast Ethernet
Одноволоконные 20 км |
Brief |
Медиаконвертеры предназначены для преобразования сигналов между медными 10/100Base-TX
и оптическими 100Base-FX сегментами сети Fast Ethernet. Выпускаются две модели для самого популярного сегмента -
одноволоконное подключение по одномодовому кабелю на расстояния до 20 км: NF-W02L, NF-W02R.
Медиаконвертеры используют одинаковый чипсет (IC Plus) но отличаются конструктивными особенностями,
а именно, металлический или пластиковый корпус, расположением DIP-переключателей, и т.д. Обе модели могут работать в паре друг с другом.
|

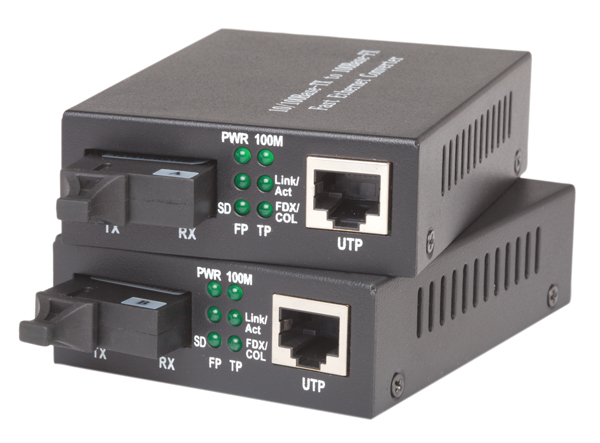

Медиаконвертер NF-W02L имеет стандартный металлический корпус и традиционное конструктивное
исполнение. Светодиодные индикаторы и разъемы Ethernet портов, медный и оптический, вынесены на переднюю панель.
На задней панели расположены восемь DIP-переключателей и разъем питания.
С помощью переключателей устанавливаются различные режимы работы медиаконвертера и активизируются дополнительные функции.
Например, функция обнаружения потери связи LFP (Link Fault Pass-through) позволяет отключать передатчики
медного или оптического порта медиаконвертера при потере связи с удаленным устройством.
Функция позволяет оповещать коммутатор, подключенный к конвертеру по медной линии, о потере связи.
Конвертеры можно использовать как отдельно стоящее устройство (настольный прибор) так и устанавливать
в специальное шасси или корзину. Для установки и извлечения медиаконвертеров используется универсальный кронштейн Clamp-R214.
Корзина R214 рассчитана на 14 медиаконвертеров и представляет собой единый конструктив с вентиляторным охлаждением и
дублированным питанием 220VAC, либо -48VDC для дальнейшей установки в 19" стойку.
Для питания отдельного медиаконвертера используется внешний адаптер 5V/1,2А.
Для других дистанций можно использовать оптические приемо-передатчики другой мощности и длины волны.
|

Медиаконвертер NF-W02R имеет пластиковый корпус и традиционное конструктивное исполнение.
На лицевой панели расположены: оптический разъем типа SC, разъем Ethernet RJ-45, DIP-переключатели,
светодиодные индикаторы, которые информируют о наличии питания, скорости передачи и статусе Ethernet портов.
С помощью переключателей устанавливаются различные режимы работы медиаконвертера и активизируются дополнительные функции.
Например, функция обнаружения потери связи LFP (Link Fault Pass-through) позволяет отключать передатчики
медного или оптического порта медиаконвертера при потере связи с удаленным устройством.
Функция позволяет оповещать коммутатор, подключенный к конвертеру по медной линии, о потере связи.
Легкие и малогабаритные устройства можно размещать на столе, монтировать на стене с
помощью специального кронштейна Clamp-307 или устанавливать в специальное шасси или корзину.
Корзина R217
рассчитана на 17 конвертеров и представляет собой единый конструктив с вентиляторным охлаждением и
питанием 220VAC. Корзины можно устанавливать в 19" стойку.
Для питания отдельного конвертера используется внешний адаптер 12V/1А.
Напряжение 12V является стандартным для питания видеокамер наблюдения.
Поэтому конвертер часто применяется для организации систем IP-видеонаблюдения на удаленных объектах,
т. е. для передачи Ethernet данных с IP-видеокамер на расстояния более 100 м по оптическому кабелю.
Поставщики оборудования для IP-видеонаблюдения используют медиаконвертер NF-W02R благодаря наличию таких качеств:
Номинал питания 12 Вольт, диапазон питающего напряжения 7,5 - 25 Вольт;
Небольшой пластиковый корпус легко и безопасно размещается внутри термокожуха, на стене, рейке.
Данная модель также имеет несколько модификаций для работы на различных дистанциях.
|

Основные технические характеристики NF-W02x:
Электрический интерфейс |
 | Поддержка IEEE 802.3/802.3u 10/100Base-TX |
 | IEEE 802.3x Flow Control в режиме Full duplex и Back Pressure в режиме Half duplex |
 | Автоопределение скорости и типа кабеля |
Оптический интерфейс |
 | Тип кабеля: SMF 9/125; Разъем: SC |
 | Скорость: 100 Mbps |
 | Расстояние: до 20km (по одному волокну) |
 | Длина волны: 1310/ 1550 nm (WDM/ Bi-Di) |
Общие характеристики |
 | Ethernet MTU не менее 1550 байт |
 | Буфер пакетов: 128Kb RAM |
|
 | Поддержка функции LFP (Link Fault Pass through) |
 | Светодиодные индикаторы состояния |
 | DIP переключатели для настройки |
 | Питание NF-W02R: внешний адаптер 12V/1А |
 | Питание NF-W02L: внешний адаптер 5V/1,2А |
 | Возможность работы от источника =36-72VDC |
 | Потребляемая мощность: не более 3 Вт |
 | Температура: 0 - 45 C; Влажность: 10 - 90% |
 | Размеры NF-W02R: 97 x 74 x 23 мм |
 | Размеры NF-W02L: 95 x 70 x 26 мм |
 | Наличие шасси для установки в 19" стойку R217 для NF-W02R, R214 для NF-W02L |
 | MTBF > 50000 часов |
|
Модели | Артикул | Характеристики |
Медиаконвертеры (10/100Base-xx) 20 км одноволоконные [ single fiber/ Bi-Di/ WDM ] SC |
NF-W02L/A | 40FLWA02 | 1310Tx/ 1550Rx, SM, 20 км (тип A, питание 5V/1.2A), металл, шасси R214 |
NF-W02L/B | 40FLWB02 | 1550Tx/ 1310Rx, SM, 20 км (тип B, питание 5V/1.2A), металл, шасси R214 |
NF-W02R/A | 40FRWA02 | 1310Tx/ 1550Rx, SM, 20 км (тип A, питание 12V/1A), пластик, шасси R217 |
NF-W02R/B | 40FRWB02 | 1550Tx/ 1310Rx, SM, 20 км (тип B, питание 12V/1A), пластик, шасси R217 |
R217-AC | 50R217AC | Корзина 2U на 17 устройств (qBRIDGE-307, NF-W02R, NFT-SFP/R), 220VAC |
Clamp-307 | | Кронштейн для установки на стене конвертеров qBRIDGE-307, NF-W02R |
Варианты подключения

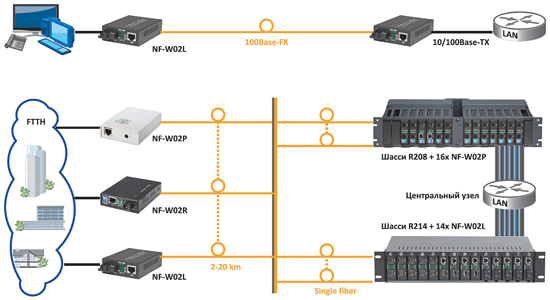

Устройства могут использоваться для соединений по схеме "точка-точка" или
для централизованного подключения с использованием шасси R208/ R214.

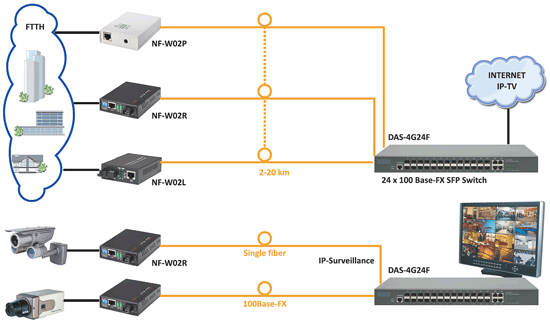

Можно использовать другой вариант централизованного подключения с использованием Ethernet
коммутатора с SFP слотами.

|
