Проводные системы передачи данных с IP-камер
на расстояния более 100 м по витой паре или коаксиальному кабелю
Brief

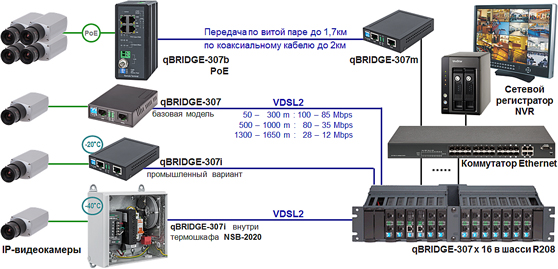

  Ядро сети (сервер и массив дисков) обычно размещается внутри помещения. Уровень доступа или устройства доступа служат для подключения IP-видеокамер. Объекты для видеонаблюдения чаще всего расположены от сервера на расстояниях, превышающих критические 90-100м. Для решения проблемы удаленного подключения IP-видеокамер по двухпроводной медной линии (витой паре) или коаксиальному кабелю используются специальные модемы/ конвертеры, выполненные по технологии VDSL2. Конвертеры имеют 1 или 4 порта Ethernet для подключения IP-камер и работают на дистанции до 1,7 км. Часто такие устройства называют Ethernet Extender.

IP-камеры через VDSL2
Вариант 1.
  Линейное подключение организовано с помощью пары VDSL2 модемов, удаленного и локального. К первому модему по входу Ethernet подключена одна или несколько (если имеется встроенный коммутатор) IP-видеокамер. У второго модема один порт подключен к линии, а второй порт к Ethernet-коммутатору.


IP-видео через VDSL2
Вариант 2.
  Линейное подключение организовано также с помощью пары VDSL2 конвертеров. Кроме передачи данных, эта пара конвертеров позволяет подавать питание по линии связи на удаленные видеокамеры.



VDSL2 конвертер qBRIDGE-307 qBRIDGE-307m / qBRIDGE-307
Конвертер Ethernet-VDSL2, передача по витой паре, 1 порт Ethernet

 1 порт Ethernet, 1 порт VDSL2 (разъем RJ-45 для витой пары)
 Поддержка Ethernet: IEEE 802.3/ 802.3u/ 802.3x Flow Control
 VDSL2: скорость до 100 Мбит/с, длина линии до 1.7 км
 Простая настройка с помощью DIP-переключателей (4 шт.)
 Настольный вариант, монтаж на стену или установка в шасси
 Шасси 2U на 17 устройств для установки в 19" стойку: R217
 Адаптер питания 12VDC/1A, потребляемая мощность 4.2 Вт
 Рабочая температура: 0 ~ +55°C;   Размеры: 96 x 74 x 23 мм
 Победитель конкурса " Продукт года - 2010 "
qBRIDGE-307m34VDM307VDSL2 конвертер: 1 LAN, CO/CPE, профили 17a/30a, БП 12V/1А, 0~55°C
qBRIDGE-30734VDC307VDSL2 конвертер:   Сняты с производства. Недоступны для заказа


VDSL2 конвертер qBRIDGE-307 PoE
qBRIDGE-307b PoE
Удлинитель сегмента Ethernet 10/100Base-TX + PoE 802.3at, 4 Ethernet

 4 Ethernet 10/100Base-TX с поддержкой PoE 802.3at
 Поддержка Ethernet: IEEE 802.3/ 802.3u/ 802.3x/ 802.3at
 1 порт VDSL2 (терм. разъем для витой пары, BNC для коаксиала)
 VDSL2: скорость до 100 Мбит/с, длина линии до 1.2 км
 VDSL2: Поддержка профилей 17a/30a
 Простая настройка с помощью DIP-переключателей (3 шт.)
 Питание: 48-57VDC, мощность на порту PoE 5/15/30 W
 Защита цепей питания от перегрузки по току и обратной полярности
 Корпус: защита IP30, монтаж на DIN-рейку/стену
 Рабочая температура: -40°C~75°C ;   Размеры: 135x108x62 мм
qBRIDGE-307b PoE34VDP307VDSL2 конвертер: 4 LAN PoE (CPE), BNC, профили 17a/30a, -40~75°C
qBRIDGE-307b PoL34VDL307VDSL2 конвертер: 4 LAN PoE (CO), BNC, профили 17a/30a, -40~75°C

VDSL2 конвертер qBRIDGE-307i qBRIDGE-307i
Конвертер Ethernet-VDSL2, передача по витой паре, 1 порт Ethernet

 1 порт Ethernet, 1 порт VDSL2 (разъем RJ-45 для витой пары)
 Поддержка Ethernet: IEEE 802.3/ 802.3u/ 802.3x Flow Control
 VDSL2: скорость до 100 Мбит/с, длина линии до 1.7 км
 VDSL2: Поддержка профилей 17a/30a
 Простая настройка с помощью DIP-переключателей (4 шт.)
 Металлический корпус с защитой IP30
 Настольный вариант, монтаж на DIN-рейку, стену
 Адаптер питания 12VDC/1A, потребляемая мощность 4.2 Вт
 Рабочая температура: -20°C~65°C ;   Размеры: 96 x 74 x 23 мм
qBRIDGE-307i34VDE307VDSL2 конвертер: 1 LAN, CO/CPE, профили 17a/30a, БП 12V/1А, -20~65°C




VDSL2 конвертер qBRIDGE-308
qBRIDGE-308
Конвертер Ethernet-VDSL2, передача по витой паре, 4 порта Ethernet

 4 порта Ethernet, 1 порт VDSL2 (разъем RJ-45 для витой пары)
 Поддержка Ethernet: IEEE 802.3/ 802.3u/ 802.3x Flow Control
 VDSL2: скорость до 100 Мбит/с, длина линии до 1.7 км
 WEB интерфейс для настройки, отдельный VLAN для управления
 VLAN: поддержка Port-Based/ IEEE 802.1q Tagged VLAN
 QoS: классификация трафика Port/Tag based, TOS/DSCP, TCP/UDP
 Адаптер питания 12VDC/1A, потребляемая мощность < 9 Вт
 Рабочая температура: 0 ~ +55°C;   Размеры: 126 x 108 x 28 мм
qBRIDGE-30834VDC308VDSL2 конвертер: 4 LAN, VLAN, QoS, Web-интерфейс, БП 12V/1А, 0°C~55°C

Уличные узлы доступа nsBox    Для уличного размещения оборудования (qBRIDGE-307m/ -307i) необходимо использовать металлические или пластиковые монтажные шкафы серии NSB с креплением на стену или на уличных столбах. Например, модель NSB-2020 имеет сверхкомпактный размер 200x200x120мм. Помимо коммутационного оборудования, внутри шкафа может размещаться вспомогательное оборудование: оптический кросс, промышленные источники питания, грозозащита, нагреватель с регулятором температуры, различные датчики.
