NIS-3200-105PSG       промышленный  PoE коммутатор   Внешнее питание 44-56VDC
NIS-3200-105PSG-12  промышленный  PoE коммутатор   Встроенный 12-56VDC Booster
4 10/100/1000M PoE(at) + 1 10/100/1000TP + 1 100/1000M SFP слот,  30 Вт/порт
Brief

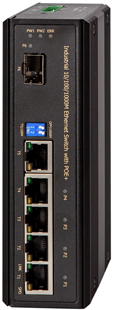

PoE коммутатор Switch NIS-3200-105PSG

  Полностью гигабитный PoE коммутатор NIS-3200-105PSG имеет 5 портов Ethernet 10/100/1000Base-T, четыре из которых с поддержкой PoE и один слот для установки оптических SFP модулей 100/1000М и отлично подходит для построения узлов сетей IP-видеонаблюдения с использованием мегапиксельных IP-видеокамер самого высокого разрешения. Устройство обеспечивает неблокирующую многовходовую коммутацию и передачу значительных массивов данных практически без задержек с пропускной способностью 12 Гбит/с.
  Медные порты поддерживают технологию PoE как обычной мощности, в соответствии со стандартом IEEE 802.3af (15.4 Вт на порт), так и повышенной (IEEE 802.3at) до 30 Вт на порт. Таким образом, коммутатор можно использовать для питания удаленных устройств нового поколения, а именно, видеотелефоны, мощные беспроводные точки доступа, поворотные (PTZ) IP-видеокамеры.
  Выходная мощность на портах PoE зависит от внешнего источника питания. Коммутатор имеет систему питания с двойным резервированием (на терминальный блок можно подключить два источника). Номинал питающего напряжения 44-56VDC. Сам коммутатор потребляет 5,8 Вт. Бюджет мощности коммутатора и PoE 126 Вт.
  Медные порты 10/100/1000Base-T поддерживают полный и полудуплексный (Half/ Full duplex) режимы работы, автоопределение скорости и типа кабеля (Auto-MDIX). Оптические порты выполнены в виде SFP слотов для установки SFP модулей. Дальность связи, тип и количество оптических волокон влияют на выбор только модели устанавливаемого SFP модуля, но не модели самого коммутатора. Можно использовать любые Industrial SFP модули. Наличие двух оптических Uplink портов позволяет создавать территориально распределенные системы с большим количеством включенных в цепь коммутаторов.
  На передней панели, кроме разъемов, расположены светодиодные индикаторы и DIP-переключатели. На терминальный блок выведен релейный контакт аварийной сигнализации 1A@24V.
  Устройства предназначены для работы в жестких температурных условиях -40 ~ 75°C. Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку или стену. Устройства обеспечивают защиту от неблагоприятных факторов окружающей среды, имеют высокую виброустойчивость и ударопрочность.
Уличные узлы доступа NSBox   Для уличного размещения оборудования необходимо использовать металлические, вандалозащитные монтажные шкафы NSBox с креплением на стену или на уличных столбах и мачтах. Помимо коммутационного оборудования (коммутаторов) внутри шкафа размещается вспомогательное оборудование: оптический кросс, промышленные источники питания или системы бесперебойного питания с аккумулятором, грозозащита, нагреватель с регулятором температуры, различные датчики.
  PoE-коммутатор NIS-3200-105PSG-12 имеет аналогичные основные характеристики и отличается только наличием встроенного Voltage Booster (преобразователь напряжения с повышающим коэффициентом или умножитель напряжения). То есть коммутатор NIS-3200-105PSG-12 можно запитывать не только повышенным напряжением 48-56 В, но также можно использовать стандартные номиналы питания 12 или 24 Вольта. Это существенное преимущество расширяет области использования PoE-инжекторов, например, на транспортных средствах или системах видеорегистрации дорожного движения.


Основные технические характеристики :
Интерфейсы
4 Ethernet 10/100/1000Base-T с поддержкой PoE
1 Ethernet 10/100/1000Base-T
1 Ethernet 100/1000Base-X  SFP слот
Поддерживаемые протоколы и функции
Поддержка IEEE 802.3/802.3u/802.3ab/802.3at
IEEE 802.3x Flow Control в режиме Full duplex
Поддержка Autonegotiation & Auto-MDIX
Таблица MAC-адресов 1K, буфер пакетов 1Mbit
Switch Fabric 12Gbps, Jumbo Frame 10Kb
Поддержка IEEE 802.3at/af (PoE auto detection)
Максимальная мощность на порту PoE до 36W
Контакты RJ-45 для PoE: 1/2 (+), 3/6 (-)
Общие характеристики
Светодиодные индикаторы состояния
DIP-переключатели выбора режима
Питание NIS-3200-105PSG: 44-56VDC
Питание NIS-3200-105PSG-12: 12-56VDC Booster
Защита цепей питания от перегрузки по току
  и обратной полярности
Релейный контакт аварийной сигнализации
Потребляемая мощность 6W, Бюджет PoE 120W
Рабочая температура: -40°C ~ +75°C
Корпус: защита IP30, монтаж на DIN-рейку/стену
Размеры, вес : 142 x 105 x 43 мм, 500г
Гарантия: до 5 лет

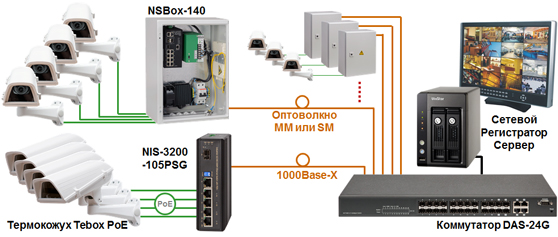

Варианты подключения

Промышленный коммутатор Industrial Switch NIS-3200-105PSG


Информация для заказа
МоделиАртикулХарактеристики
NIS-3200-105PSG63P4SG504 10/100/1000M PoE(at) + 1 10/100/1000TP + 1 100/1000M SFP, 44-56VDC
NIS-3200-105PSG-1266P4SG504 10/100/1000M PoE(at) + 1 10/100/1000TP + 1 100/1000M SFP, 12-56VDC
     Промышленные источники питания для NIS-3200-105PSG
AD1150-48F  Выход 48V/3,2A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1150-55F  Выход 55V/2,8A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
     Промышленные источники питания для NIS-3200-105PSG-12
AD1150-12F  Выход 12V/12,5A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1150-24F  Выход 24V/6,3A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1150-48F  Выход 48V/3,2A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1150-55F  Выход 55V/2,8A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
