NIS-3200-204GS  промышленный  коммутатор
4 10/100/1000Base-T + 2 100/1000M SFP слота
Brief
Промышленный коммутатор NIS-3200-204GS /Industrial Switch NIS-3200

  Промышленный коммутатор NIS-3200-204GS имеет 4 гигабитных Ethernet порта 10/100/1000Base-T и два слота для установки оптических SFP модулей 100/1000Mbps. Коммутатор отлично подходит для построения узлов сети IP-видеонаблюдения. Устройство обеспечивает неблокирующую многовходовую коммутацию и передачу значительных массивов данных с пропускной способностью 12 Гбит/с.
  Медные порты 10/100/1000Base-T поддерживают дуплексный и полудуплексный режимы работы, автоматическое определение скорости и типа кабеля (Auto-MDIX). Оптические порты 100/1000Base-X выполнены в виде слотов для установки SFP модулей 1.25 Gbps или 155 Mbps, которые подключаются к одномодовому или многомодовому оптическому кабелю. Дальность связи, тип и количество оптических волокон влияют на выбор только модели устанавливаемого SFP модуля, но не модели самого коммутатора. Можно использовать любые Industrial (с расширенным диапазоном температуры эксплуатации) SFP модули. Наличие двух оптических портов с высокой пропускной способностью позволяет применять коммутатор при построении систем видеонаблюдения периметра с большим количеством узлов и подключенных к ним видеокамер с использованием сетевой топологии "Цепь" или "Звезда".
  На передней панели, кроме разъемов, расположены светодиодные индикаторы, которые информируют о наличии питания, состоянии портов и DIP-переключатели выбора скорости передачи по оптическим портам 100/1000Mbps. Система питания с двойным резервированием (два источника можно подключить на терминальный блок). Диапазон питающего напряжения 12-48VDC обеспечивает гибкость при выборе источников питания и увеличивает надежность. Потребляемая мощность устройства не более 6 Вт. На терминальный блок выведен релейный контакт аварийной сигнализации 1A@24V.
Уличные узлы доступа nsBox   Коммутатор предназначен для работы в жестких температурных условиях. Металлический корпус имеет компактные размеры, обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку или стену.   Для уличного размещения оборудования необходимо использовать металлические, вандалозащитные монтажные шкафы NSBox с креплением на стену или на столбах и мачтах. Помимо коммутатора внутри шкафа размещается вспомогательное оборудование: оптический кросс, промышленные источники питания (с аккумулятором или без аккумулятора), грозозащита, нагреватель с регулятором температуры, различные датчики и так далее.


Основные технические характеристики :
Интерфейсы
4 Ethernet 10/100/1000Base-T, разъем RJ-45
2 Ethernet 100/1000Base-X  SFP слота
Поддержка SFP модулей 1,25Gbps / 155Mbps
Поддерживаемые протоколы и функции
Поддержка IEEE 802.3/802.3u/802.3ab/802.3z
IEEE 802.3x Flow Control в режиме Full duplex
 и Back Pressure в режиме Half duplex
Поддержка Autonegotiation & Auto-MDIX
Таблица MAC-адресов 1K, буфер пакетов 1Mbit
Switch Fabric 12Gbps, Jumbo Frame 9Kb
Поддерживаемые стандарты
Стандарты по ЭМС: FCC Part 15, EN55022,
EN50155, EN61000-4-2,3,4,5,6,8,11
EN60068-2-6, EN60068-2-27, EN60068-2-32,
EN60950-1
Общие характеристики
Светодиодные индикаторы состояния:
PW1, PW2, ERR, LNK/SPD, F5, F6
DIP-переключатели выбора режимов
 Port 5 TX/SFP,   SFP 100/1000Mbps
Питание: 12 ~ 48VDC с резервированием
Защита цепей питания от перегрузки по току
 и обратной полярности
Релейный контакт аварийной сигнализации
 1А & 24V
Потребляемая мощность (без SFP) 6W
Рабочая температура: -40°C ~ +75°C
Влажность: 5 ~ 95 % без конденсации
Корпус: защита IP30, монтаж на DIN-рейку/стену
Размеры, вес: 142 x 105 x 43 мм; 410г
Гарантия: до 5 лет

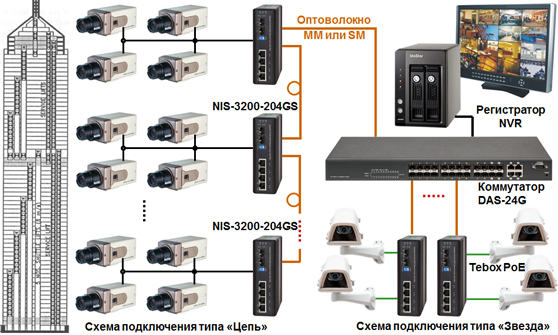

Варианты подключения

Промышленный коммутатор Industrial Switch NIS-3200-204GS


Информация для заказазаказать
МоделиАртикулХарактеристики
NIS-3200-204GS64G4SFP24 10/100/1000Base-T + 2 100/1000M SFP слота, 12~48VDC, -40~75°C
     Промышленные источники питания для NIS-3200-204GS
AD1024-12F  Выход 12V/2A/24W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1024-24F  Выход 24V/1A/24W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену


Источники питания | SFP модули  АКСЕССУАРЫ

Источники питания Источники питания Network Logic SFP
Источники питания Источники питания SFP Модули
Промышленные  -40 ~ 70°CКоммерческие  0 ~ 40°C Промышленные SFP модули
