NIS-3200-204PSG-64/62/61  промышленные  PoE коммутаторы
4 10/100/1000M PoE(60W/30W) + 2 100/1000M SFP слота,  60W/30W PoE
Brief
PoE коммутатор Switch NIS-3200-204PSG

  Полностью гигабитный PoE коммутатор NIS-3200-204PSG-64 имеет 4 порта Ethernet 10/100/1000Base-T и два слота для установки оптических SFP модулей 100/1000М и отлично подходит для построения узлов сетей IP-видеонаблюдения с использованием мегапиксельных IP-видеокамер самого высокого разрешения. Устройство обеспечивает неблокирующую многовходовую коммутацию и передачу значительных массивов данных практически без задержек с пропускной способностью 12 Гбит/с.
  Медные порты поддерживают технологию PoE как обычной мощности, в соответствии со стандартом IEEE 802.3at (30 Вт на порт), так и повышенной (High-Power PoE 60W) до 60 Вт на порт. Таким образом, коммутатор можно использовать для питания удаленных устройств нового поколения, а именно, видеотелефоны, мощные беспроводные точки доступа, поворотные (PTZ) IP-видеокамеры.
  Выходная мощность на портах PoE зависит от внешнего источника питания. Коммутатор имеет систему питания с двойным резервированием (на терминальный блок можно подключить два источника). Номинал питающего напряжения 44-56VDC. Сам коммутатор потребляет 5,8 Вт. Бюджет мощности коммутатора и PoE 250 Вт.
  Медные порты 10/100/1000Base-T поддерживают полный и полудуплексный (Half/ Full duplex) режимы работы, автоопределение скорости и типа кабеля (Auto-MDIX). Оптические порты выполнены в виде SFP слотов для установки SFP модулей. Дальность связи, тип и количество оптических волокон влияют на выбор только модели устанавливаемого SFP модуля, но не модели самого коммутатора. Можно использовать любые Industrial SFP модули. Наличие двух оптических Uplink портов позволяет создавать территориально распределенные системы с большим количеством включенных в цепь коммутаторов.
  На передней панели, кроме разъемов, расположены светодиодные индикаторы и DIP-переключатели. На терминальный блок выведен релейный контакт аварийной сигнализации 1A@24V.
  Устройства предназначены для работы в жестких температурных условиях -40 ~ 75°C. Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку/ стену. Устройства обеспечивают защиту от неблагоприятных факторов окружающей среды, имеют высокую виброустойчивость и ударопрочность.
Уличные узлы доступа NSBox   Для уличного размещения оборудования необходимо использовать металлические монтажные шкафы NSB-xx или уличные Узлы Доступа NSBox с креплением на стену или на столбах и мачтах. Помимо коммутационного оборудования (коммутаторов) внутри шкафа размещается вспомогательное оборудование: оптический кросс, промышленные источники питания или системы бесперебойного питания с аккумулятором, грозозащита, нагреватель с регулятором температуры, датчики.
 Коммутаторы NIS-3200-204PSG-61/62/64 используется в узлах доступа NSBox-244-61, NSBox-244-R61, NSBox-244-62, NSBox-244-R62 и NSBox-244-64.


Основные технические характеристики :
Интерфейсы
4 Ethernet 10/100/1000Base-T с поддержкой PoE
2 Ethernet 100/1000Base-X  SFP слота
Поддерживаемые протоколы и функции
Поддержка IEEE 802.3/802.3u/802.3ab/802.3at
IEEE 802.3x Flow Control в режиме Full duplex
 и Back Pressure в режиме Half duplex
Поддержка Autonegotiation & Auto-MDIX
Таблица MAC-адресов 1K, буфер пакетов 1Mbit
Switch Fabric 12Gbps, Jumbo Frame 9Kb
Поддержка PoE auto detection
Максимальная мощность на порту PoE до 60W
Общие характеристики
Светодиодные индикаторы состояния
DIP-переключатели выбора режимов
Питание NIS-3200-204PSG-64: 44-56VDC
Защита цепей питания от перегрузки по току
 и обратной полярности
Релейный контакт аварийной сигнализации
Потребляемая мощность 6W, Бюджет PoE 250W
Рабочая температура: -40°C ~ +75°C
Корпус: защита IP30, монтаж на DIN-рейку/стену
Размеры, вес: 142 x 105 x 43 мм; 500г
Гарантия: до 5 лет

Варианты подключения

Промышленный коммутатор Industrial Switch NIS-3200-204PSG-62


Информация для заказа
МоделиАртикулХарактеристики
NIS-3200-204PSG-6463P4SG644 10/100/1000M PoE 60W + 2 100/1000M SFP, 44-56VDC, -40~75°C
NIS-3200-204PSG-6263P4SG622 10/100/1000M PoE 60W + 2 10/100/1000M PoE 30W + 2 100/1000M SFP
NIS-3200-204PSG-6163P4SG611 10/100/1000M PoE 60W + 3 10/100/1000M PoE 30W + 2 100/1000M SFP
 Cost effective replacement   для Vivotek AW-IHU-0600
     Источники питания на DIN-рейку для NIS-3200-204PSG-64
AD1240-48S  Выход 48V/5A/240W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1240-48SR  Выход 55V/4,4A/240W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену

    Узлы Доступа NSBox на базе коммутатора NIS-3200-204PSG-64/62/61
NSBox-244-61
60W x1
// NSB-3040H1F1, NIS-3200-204PSG61, ИП AD1240-48S/SR, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (3x PoE 30W + 1x High-Power PoE 60W)
NSBox-244-R61
60W x1
// NSB-3838H1F1, NIS-3200-204PSG61, СБП 48VDC-240VA NSBon-30, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (3x PoE 30W + 1x High-Power PoE 60W)
NSBox-244-62
60W x2
// NSB-3040H1F1, NIS-3200-204PSG62, ИП AD1240-48S/SR, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (2x PoE 30W + 2x High-Power PoE 60W)
NSBox-244-R62
60W x2
// NSB-3838H1F1, NIS-3200-204PSG62, СБП 48VDC-240VA NSBon-30, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (2x PoE 30W + 2x High-Power PoE 60W)
NSBox-244-64
60W x4
// NSB-3040H1F1, NIS-3200-204PSG64, ИП AD1360-48S/SR, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (4x High-Power PoE 60W)

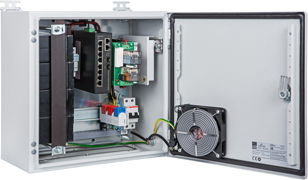

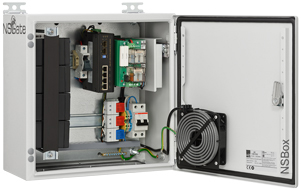

NSBox-244 NSBox-244-R
NSBox-244 NSBox-244-R
