NIS-3200-232PSGB промышленный PoE коммутатор Встроенный 24-56VDC Booster
2 10/100/1000Base-T PoE 30W + 1 SFP/1G + 1 TP/1G |
Brief |
Новый гигабитный многопортовый коммутатор NIS-3200-232PSGB имеет 3 порта Ethernet 10/100/1000Base-T,
два из которых с поддержкой PoE и один порт для установки оптических приемопередатчиков.
Медные порты Ethernet 10/100/1000Base-T поддерживают полный и полудуплексный режимы работы, автоопределение скорости и типа кабеля,
передачу кадров большого размера (Jumbo Frame) длиной до 10 Кбайт.
Оптический порт 100/1000Base-X выполнен в виде слота для установки SFP модуля 1.25 Gbps или 155 Mbps, который подключается к одномодовому или
многомодовому оптическому кабелю. Можно использовать любые промышленные SFP модули.
Два из трех портов Ethernet 10/100/1000Base-T конвертера поддерживают технологию PoE в соответствии со стандартом IEEE 802.3at (30W).
Питание подается по витым парам 1/2(+), 3/6(-). Конвертер можно использовать для питания различных устройств, а именно, беспроводные точки доступа,
поворотные (PTZ) IP-видеокамеры. Бюджет мощности PoE 65 Вт. Сам коммутатор потребляет не более 4 Вт.
На передней панели, кроме разъемов, расположены светодиодные индикаторы, которые информируют о наличии питания, скорости передачи,
состоянии портов и DIP-переключатели.
Устройство имеет разъем питания в виде терминального блока для основного и резервного
источников питания с защитой от перегрузки и обратной полярности. Наличие встроенного Voltage Booster позволяет использовать питающее напряжение в диапазоне
24-56VDC. На терминальный блок выведен релейный контакт аварийной сигнализации 1A@24V.
Коммутатор предназначен для работы в жестких температурных условиях (-40°C~+75°C).
Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку.
Коммутатор защищен от неблагоприятных факторов окружающей среды, имеет высокую виброустойчивость и ударопрочность в соответствии с требованиями стандартов.
Для уличного размещения оборудования необходимо использовать монтажные шкафы
или уличные Узлы Доступа с креплением на стену или на столбах и мачтах. Помимо коммутационного оборудования (коммутаторов)
внутри шкафа размещается вспомогательное оборудование: оптический кросс, промышленные источники питания или системы бесперебойного питания с аккумулятором,
грозозащита, нагреватель с регулятором температуры, различные датчики
|
Основные технические характеристики :
| Интерфейсы |
| 2 x 10/100/1000Base-T PoE 30W |
| 1 x 100/1000Base-X SFP слот |
| 1 x 10/100/1000Base-T RJ45 |
| Поддерживаемые протоколы и функции |
| Поддержка IEEE 802.3/ 802.3u/ 802.3ab |
| Поддержка Autonegotiation & Auto-MDIX |
| 8K MAC-адресов, 1Mbit буфер памяти |
| Switch Fabric 8Gbps, Jumbo Frame 10Kb |
| Поддержка IEEE 802.3at/af (PoE auto detection) |
| Максимальная мощность на порту PoE до 36W |
| Контакты RJ45 для PoE: 1/2 (+), 3/6 (-) |
|
| Общие характеристики |
| Светодиодные индикаторы состояния:
PW1, PW2, PW3, RLY, LNK/SPD, PoE |
| DIP-переключатели выбора режима |
| Питание: 24~56VDC |
| Защита от перегрузки и переполюсовки |
| Релейный контакт аварийной сигнализации |
| Потребляемая мощность 4W, Бюджет PoE 65W |
| Рабочая температура: -40°C ~ +75°C |
| Корпус: защита IP30, монтаж на DIN-рейку |
| Размеры, вес : 142 x 105 x 37 мм, 400г |
| MTBF > 500,000 часов; Гарантия: до 5 лет |
|

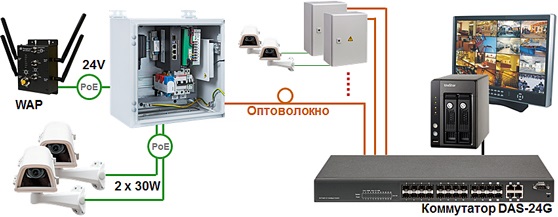

Варианты подключения
| Информация для заказа |
| Модели | Артикул | Характеристики |
| NIS-3200-232PSGB | 66P2T232 | 2 10/100/1000Base-T PoE 30W + 1 SFP/1G + 1 TP/1G, 24~56VDC Booster |
| Источники питания на DIN-рейку для NIS-3200-232PSGB |
| AD1100-24F | | Выход 24V/4A/100W, -40 ~ +70°C, монтаж на DIN-рейку, стену |
| AD1100-48F | | Выход 48V/2A/100W, -40 ~ +70°C, монтаж на DIN-рейку, стену |
| AD1150-24F | | Выход 24V/6.3A/150W, -40 ~ +70°C, монтаж на DIN-рейку, стену |
| AD1150-55F | | Выход 55V/2.8A/150W, -40 ~ +70°C, монтаж на DIN-рейку, стену |
