NIS-3500-2204PGE  промышленный  L2 PoE коммутатор
4 10/100/1000Base-T PoE 30W + 2 SFP/1G
Brief

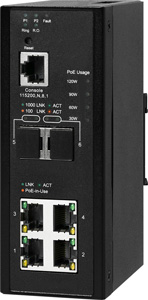

Промышленный коммутатор Industrial Switch NIS-3500-2204PGE

  Гигабитный L2+ PoE коммутатор Ethernet NIS-3500-2204PGE наиболее востребован в приложениях со сложной сетевой топологией и высокой плотностью размещения видеокамер, точек доступа и другого PoE оборудования (PD). NIS-3500-3204PGE является надежным элементом интеллектуальных систем передачи информации для промышленной автоматизации и видеонаблюдения. Благодаря широкому функционалу (VLAN, QoS, IGMP, GVRP,STP, RSTP, ERPS), коммутатор позволяет управлять нагрузкой, полностью контролировать трафик, отслеживать состояние портов и цепей питания, восстанавливать функционирование системы при обрывах кабеля или выходе из строя промежуточных узлов.
  Коммутатор имеет 4 порта Ethernet 10/100/1000Base-T и два слота для установки оптических SFP модулей 100/1000М для подключения к магистрали и обеспечивает неблокирующую многовходовую коммутацию и передачу значительных массивов данных без задержек с пропускной способностью 12 Гбит/с. Для SFP слотов рекомендуется использовать любые промышленные (Industrial) SFP модули, способные работать на скорости до 1.25Гбит/с.
  4 порта 10/100/1000Base-T поддерживают технологию PoE в соответствии со стандартом IEEE 802.3af/802.3at до 36 Вт на порт. Коммутатор можно использовать для питания удаленных PoE-совместимых устройств, (поворотных (PTZ) IP-видеокамер, беспроводных точек доступа, видеотелефонов). Выходная мощность на портах PoE зависит от внешнего источника питания. Коммутатор имеет систему питания с двойным резервированием (на терминальный блок можно подключить два источника). Номинал питающего напряжения 48-56VDC. Сам коммутатор потребляет 6,2 Вт. Бюджет мощности коммутатора и системы PoE составляет 144 Вт. На терминальный блок выведен релейный контакт аварийной сигнализации.
 Коммутатор предназначен для работы в жестких температурных условиях (-40°C~+75°C). Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку. Коммутатор защищен от неблагоприятных факторов окружающей среды, имеет высокую виброустойчивость и ударопрочность в соответствии с требованиями стандартов. Настройка и управление осуществляются через CLI, Web-интерфейс, Telnet, SNMP.
Уличные узлы доступа NSBox   Для уличного размещения оборудования необходимо использовать металлические монтажные шкафы NSB-xx или уличные Узлы Доступа NSBox с креплением на стену или на столбах и мачтах. Помимо коммутационного оборудования (коммутаторов) внутри шкафа размещается вспомогательное оборудование: оптический кросс, промышленные источники питания или системы бесперебойного питания с аккумулятором, грозозащита, нагреватель с регулятором температуры, различные датчики.


Основные технические характеристики :
Интерфейсы/производительность
4 x 10/100/1000Base-T
 портов с поддержкой PoE IEEE 802.3af/3at
2 x 100/1000M SFP слота (Поддержка DDM)
Консольный порт RS-232C
Поддержка IEEE 802.3/802.3u/802.3ab/802.3z
IEEE 802.3x Flow Control в режиме Full duplex
 и Back Pressure в режиме Half duplex
Автоопределение скорости и типа кабеля
Емкость таблицы MAC-адресов: 8K
Поддержка Jumbo frames 9Kb
Switch Fabric 12Gbps
Производительность до 8.928 Mpps@64Bytes
Поддерживаемые протоколы и функции
VLAN: 802.1Q, 802.1ad Q-in-Q, 4094 VLAN ID
QoS: 8 приоритетных очередей на порт,
 CoS, DSCP, WRR/SPQ Queuing, Storm Protection
IGMP Snooping v1/v2/v3, IGMP groups 1023
 IGMP Querier
Spanning Tree: IEEE 802.1d STP, 802.1w RSTP,
 802.1s MSTP
Топология Ring: G.8032 ERPSv2
 время автовосстановления сети 50 ms
DHCP Server/Client, Relay Option 82
PoE: Расписание включения питания, приоритет
6 режимов распределения бюджета PoE между PD,
контроль зависания PD устройств (видеокамер)
Диагностика: RMON, SNMP Inform/Trap, Syslog,
 SMTP, Port Mirroring, LLDP
Управление: Web, Telnet, CLI, SNMP v1/v2c/v3
 IPv4, IPv6, uPnP
Port Trunking с LACP, NTP синхронизация
Общие характеристики
Светодиодные индикаторы состояния:
 P1, P2, Fault, Ring, R.O., PoE, LNK, ACT
Reset: Кнопка перезагрузки коммутатора
Console: Консольный порт RS232 (115.2Kbps, 8N1)
Питание: 48-56VDC с резервированием
Бюджет мощности коммутатора и PoE 144 Вт
Выходная мощность на портах PoE до 36 Вт
PoE контакты RJ45: 1/2(+), 3/6(-) Mode A EndSpan
Потребление без/с PD 6,2/151,8 Вт
Релейный контакт аварийной сигнализации
Защита от перегрузки и обратной полярности
Корпус: защита IP30, монтаж на DIN-рейку, стену
Рабочая температура: -40°C~+75°C
Размеры, вес : 135 x 50 x 87,5 мм, 610 г
Гарантия: до 5 лет

Информация для заказа
МоделиАртикулХарактеристики
NIS-3500-2204PGE63P4G4024 10/100/1000Base-T PoE 30W + 2 SFP/1G, -40~75°C
     Источники питания на DIN-рейку для NIS-3500-2204PGE
AD1150-48F  Выход 48V/3,2A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1150-55F  Выход 55V/2,8A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1240-48S  Выход 48V/ 5A/ 240W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1240-48SR  Выход 55V/4,4A/240W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену

     Узлы Доступа NSBox на базе коммутатора NIS-3500-3224PGE
NSBox-2040
PX15F33F
Шкаф NSB-3040F1 с вентилятором, без нагревателя; ИП 48VDC-150W; Коммутатор: Uplink 2 SFP/1G, 4 порта 10/100/1000T PoE 36W, контроль зависания IP-видеокамер
NSBox-2040H
PX15F33H
Шкаф NSB-3040H1F1 с нагревателем; ИП 48VDC-150W; Коммутатор: Uplink 2 SFP/1G, 4 порта 10/100/1000T PoE 36W, контроль зависания IP-видеокамер
NSBox-2040HR
RX15F33H
Шкаф NSB-3040H1F1 с нагревателем; СБП 48VDC-155VA (4x 2.2Ah); Коммутатор: Uplink 2 SFP/1G, 4 порта 10/100/1000T PoE 36W, контроль зависания IP-видеокамер
