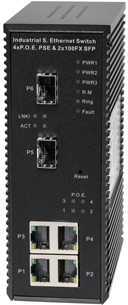

NIS-3500-2204PS  промышленный PoE коммутатор 25 Вт/порт
4 10/100Base-TX PoE (at) + 2 100M SFP слота   Web Managed
Снят с производства  ·  Замена NIS-3500-3224PGE
Brief
NIS-3500-2204PS PoE коммутатор Switch

  Управляемый (Web Managed) PoE коммутатор NIS-3500-2204PS имеет 4 порта Ethernet 10/100Base-TX и два слота для установки оптических SFP модулей 100М и отлично подходит для построения узлов сети IP-видеонаблюдения (IP-Surveillance). Медные порты поддерживают технологию PoE как обычной мощности, в соответствии со стандартом IEEE 802.3af (15.4 Вт на порт), так и повышенной (IEEE 802.3af +) до 25Вт на порт. Таким образом, коммутатор можно использовать для питания удаленных устройств нового поколения, а именно, видеотелефоны, мощные беспроводные точки доступа, поворотные (PTZ) IP-видеокамеры, блоки хранения данных (NAS).
  Выходная мощность на портах PoE целиком зависит от внешнего источника питания. Коммутатор имеет систему питания с тройным резервированием (два источника можно подключить на терминальный блок, третий - на разъем DC Jack). Номинал питающего напряжения 48VDC. Сам коммутатор потребляет 7 Вт.
  Важной отличительной особенностью коммутатора является поддержка различных протоколов резервирования соединения для повышения надежности сети с использованием кольцевой топологии. Open-Ring позволяет работать с топологией "Кольцо" других производителей. O-Ring обеспечивает время восстановления системы из 250 устройств менее чем за 10 мс. Spanning Tree протоколы STP/RSTP (IEEE 802.1D/w) также поддерживаются устройством. Таким образом, коммутатор NIS-3500-2204PS позволяет строить сетевые топологии типа "Звезда", "Цепь" и "Кольцо" или их комбинации.
  Электрические порты 10/100Base-TX поддерживают полный и полудуплексный (Half/ Full duplex) режимы работы, автоопределение скорости (10/100Mbps) и типа кабеля (Auto-MDIX). Оптические порты 100Base-FX выполнены в виде SFP слотов для установки SFP модулей. Дальность связи, тип и количество оптических волокон влияют на выбор только модели устанавливаемого SFP модуля, но не модели самого коммутатора. Можно использовать любые Industrial SFP модули.
Уличные узлы доступа nsBox   Устройства предназначены для работы в жестких температурных условиях (-40~+70°C). Корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку или стену. Настройка и управление осуществляются через Web-интерфейс и прикладную программу Open-Vision, с помощью которой можно мониторить и контролировать всю топологию сети видеонаблюдения.
  Для уличного размещения оборудования необходимо использовать металлические, вандалозащитные монтажные шкафы NSBox с креплением на стену или на уличных столбах и мачтах. Помимо коммутатора внутри шкафа размещаются: оптический кросс, промышленные источники питания (с аккумулятором или без аккумулятора), грозозащита, нагреватель с регулятором температуры, различные датчики.
Термокожух для IP-видеокамеры Tebox PoE   Коммутатор может работать с любыми IP-видеокамерами. Питание для камеры подается по Ethernet-кабелю. При наружном размещении камеры обычно устанавливают в термокожух, который предназначен для защиты IP-видеокамер от влаги, пыли, высоких или низких температур и прочих неблагоприятных факторов окружающей среды. При этом, для питания самого термокожуха приходится использовать отдельное питание 220AC или 24VDC. Это, во-первых, предполагает дополнительные затраты на материалы и монтаж. Во-вторых, не всегда можно найти электропитание в точке установки IP-видеокамеры. Решением, которое исключает подобные проблемы, является использование новых термокожухов с питанием по технологии PoE. Отличным вариантом является термокожух Tebox PoE. Все элементы термокожуха (нагреватель, вентилятор, блок управления и установленная в него IP-видеокамера) получают питание через единый Ethernet-кабель, по которому передаются и данные.


Основные технические характеристики :
Интерфейсы
4 Ethernet 10/100Base-TX с поддержкой PoE
2 Ethernet 100Base-FX  SFP/100М слота
Поддерживаемые протоколы и функции
Поддержка IEEE 802.3/802.3u 10/100Base-TX
IEEE 802.3x Flow Control в режиме Full duplex
 и Back Pressure в режиме Half duplex
Поддержка Autonegotiation & Auto-MDIX
Таблица MAC-адресов 2K, self-learning
Поддержка STP/RSTP (IEEE 802.1D/w)
Поддержка кольцевой топологии с временем
 восстановления сети из 250 устройств 10 ms
Port-based VLAN, DHCP клиент, SNMP v3
Поддержка IEEE 802.3af (PoE auto detection)
Максимальная мощность на порту PoE до 25 Вт
Контакты RJ-45 для PoE: 4/5 (+), 7/8 (-)
Общие характеристики
Светодиодные индикаторы состояния
Релейный контакт аварийной сигнализации
Питание: 48 VDC с резервированием
Рабочая температура: -40°C ~ +70°C
Корпус: защита IP30, монтаж на DIN-рейку/стену
Размеры, вес : 145 x 106 x 54 мм, 700г
Гарантия: до 5 лет; MTBF > 200000 часов

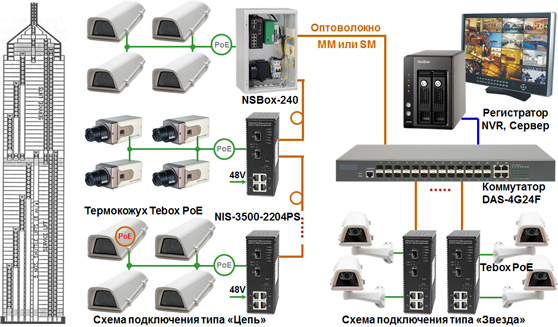

Варианты подключения

Промышленный коммутатор Industrial Switch NIS-3500


Информация для заказазаказать
МоделиАртикулХарактеристики
NIS-3500-2204PS63P4SM254 10/100M PoE (af+) + 2 SFP/100M, Web-интерфейс, 25 Вт/порт, -40~+70°C
     SFP модули промышленные для NIS-3500-2204PS
SF-MM2-INM3115-02-I двухволоконный: 1310 нм, MM, LC, IND, 2 км
SF-S01-INI3115-10-I двухволоконный: 1310 нм, SM, LC, IND, 10км
SF-W0M/A-INC3115-M2-I одноволоконный: 1310Tx / 1550Rx, MM, SC, IND, 2 км
SF-W0M/B-INC5515-M2-I одноволоконный: 1550Tx / 1310Rx, MM, SC, IND, 2 км
SF-W02/A-INC3115-20-I одноволоконный: 1310Tx / 1550Rx, SM, SC, IND, 20 км
SF-W02/B-INC5515-20-I одноволоконный: 1550Tx / 1310Rx, SM, SC, IND, 20 км
     Промышленные источники питания для NIS-3500-2204PS
AD1150-48F  Выход 48V/3,2A/150W,  -20 ~ +70°C,  монтаж на DIN-рейку, стену
