Базовые комплекты монтажных шкафов Brief
NSB-xxyy | NSP-xxyy | NSV-xxyy | NSE-xxyy Системы наружного видеонаблюдения

комплекты монтажных шкафов NSGate

 Монтажные шкафы NSGate предназначены для инсталляции систем уличного видеонаблюдения и полной защиты активного коммуникационного оборудования от негативного воздействия окружающей среды и актов вандализма. Это готовый продукт для установки и эксплуатации в любых климатических условиях. В зависимости от области применения и условий эксплуатации предлагаются различные серии электрических шкафов с классом защиты IP66 / NEMA4, отличающиеся материалом изготовления:
 - NSB-xxyy: листовая сталь с порошковым покрытием;
 - NSP-xxyy: армированный стекловолокном полиэстер;
 - NSV-xxyy: листовая нержавеющая сталь (AISI 304);
 - NSE-xxyy: алюминиевый сплав с покрытием (взрывозащищенная конструкция);
Узлы Доступа, смонтированные в шкафах серии NSE-xxyy, могут применяться во взрывоопасных зонах в условиях наличия взрывоопасных смесей.

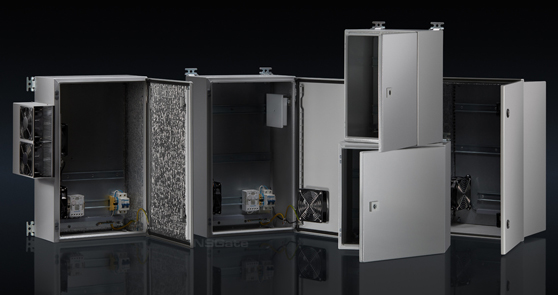

NSB-xxyy
листовая сталь с порошковым покрытием

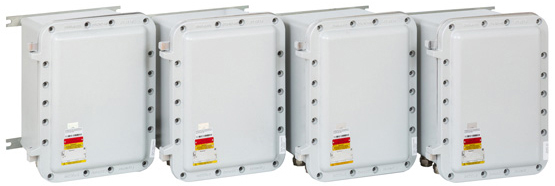

NSE-xxyy
алюминиевый сплав с эпоксидным покрытием
NSP-xxyy
армированный стекловолокном полиэстер

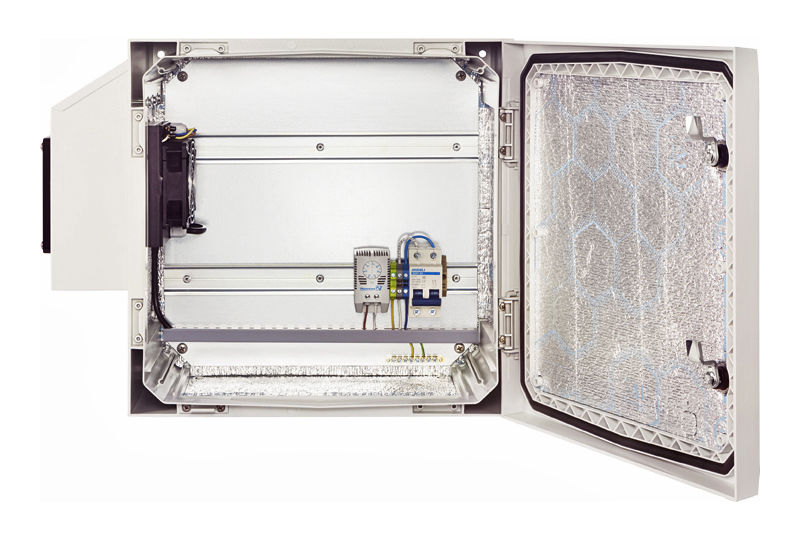

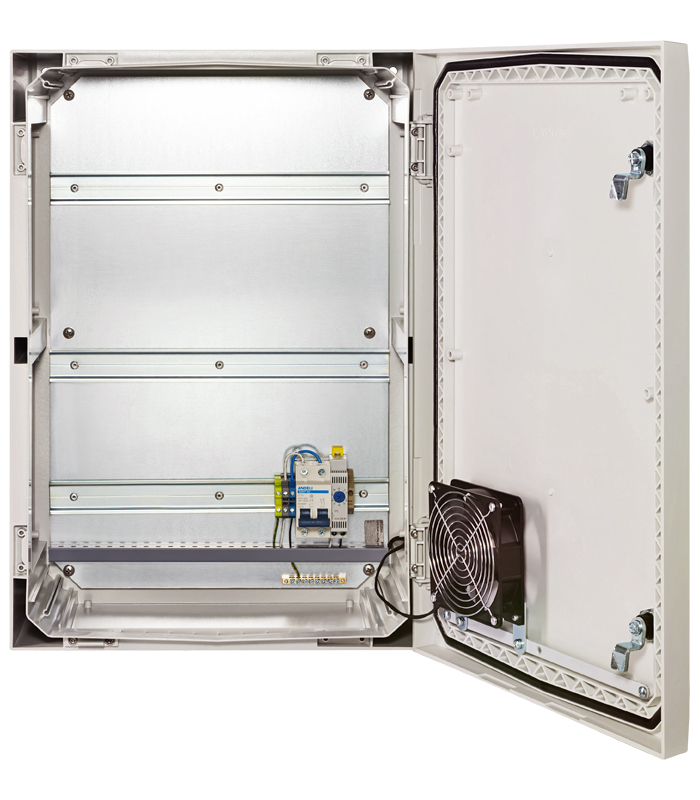

  Базовая механическая и электрическая комплектация включает в себя комплект настенного крепления, монтажную панель с DIN-рейками для клиентского оборудования, проходные клеммы, двухполюсный автомат, шину заземления, вентилятор с термостатом управления и согласованный с заказчиком комплект кабельных вводов. В комплектацию шкафов могут быть включены дополнительные модули:
- Система климат контроля внутри шкафа: термостаты, нагреватель, термоэлектрический охладитель;
- Оптический кросс на кронштейне в комплекте с гильзами, адаптерами, пигтейлами, патчкордами;
- Механические аксессуары: комплект для монтажа на столб, дождевая крыша, замок на дверь и т. д.
 Дополнительные модули выбираются из номенклатуры дополнительной комплектации NSBon-xx.

  Все монтажные шкафы NSGate любой серии имеют предустановленные наборы базовых вариантов комплектации: [1, 2, 3, 4, 5], где цифры в скобках обозначают подсистемы, которые монтируются в шкаф на этапе сборки:
[1]  ВВОД: DIN-рейки; гермовводы; автомат 10A; клеммы проходные; вентилятор с термостатом.

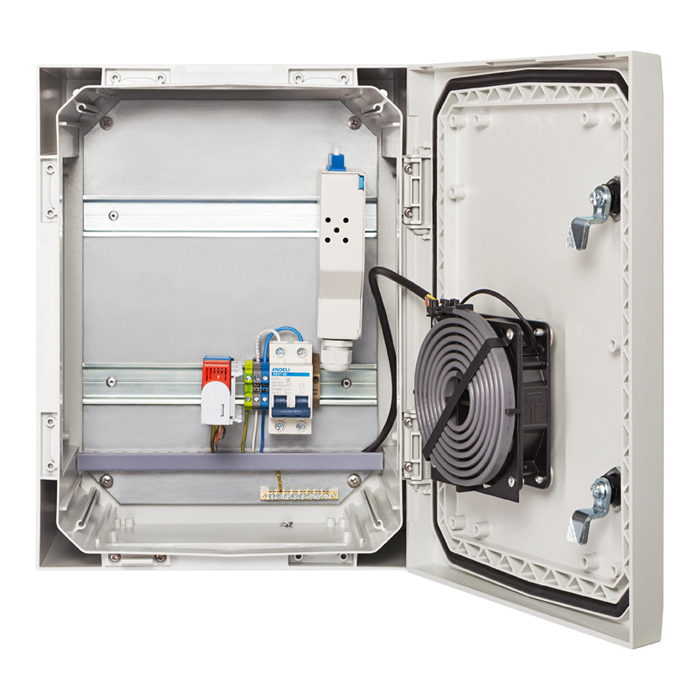

[2]  НАГРЕВАТЕЛЬ: Нагреватель с вентилятором 75W и термостаты.

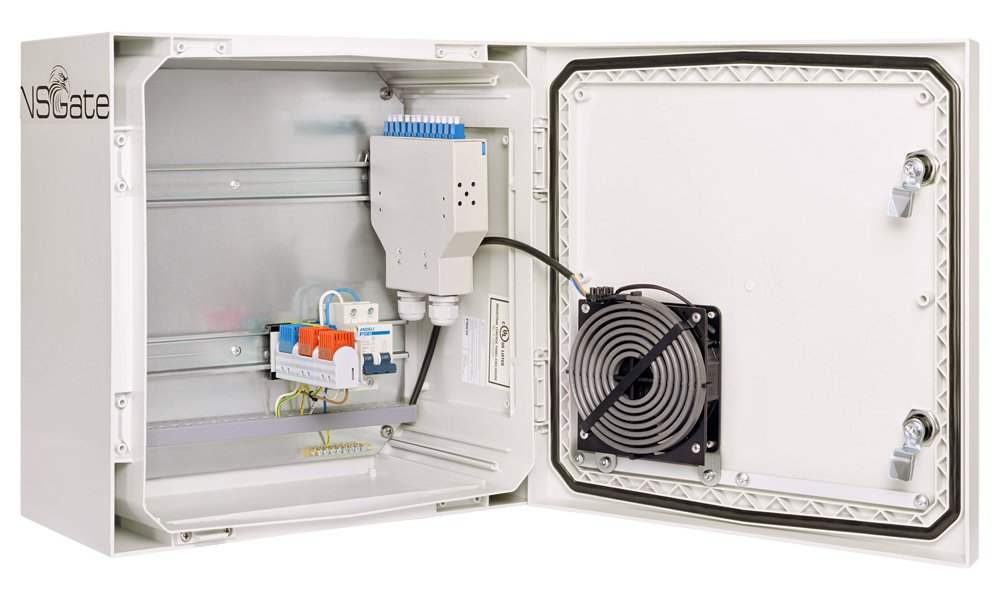

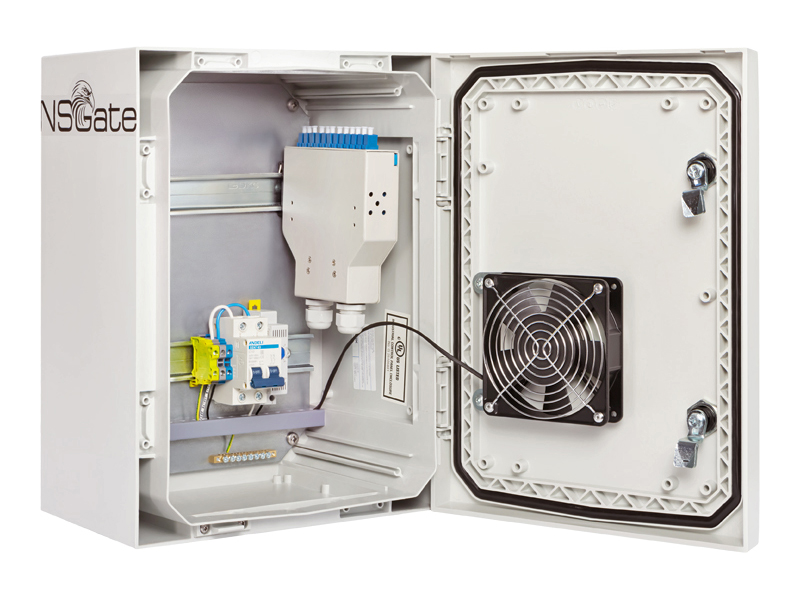

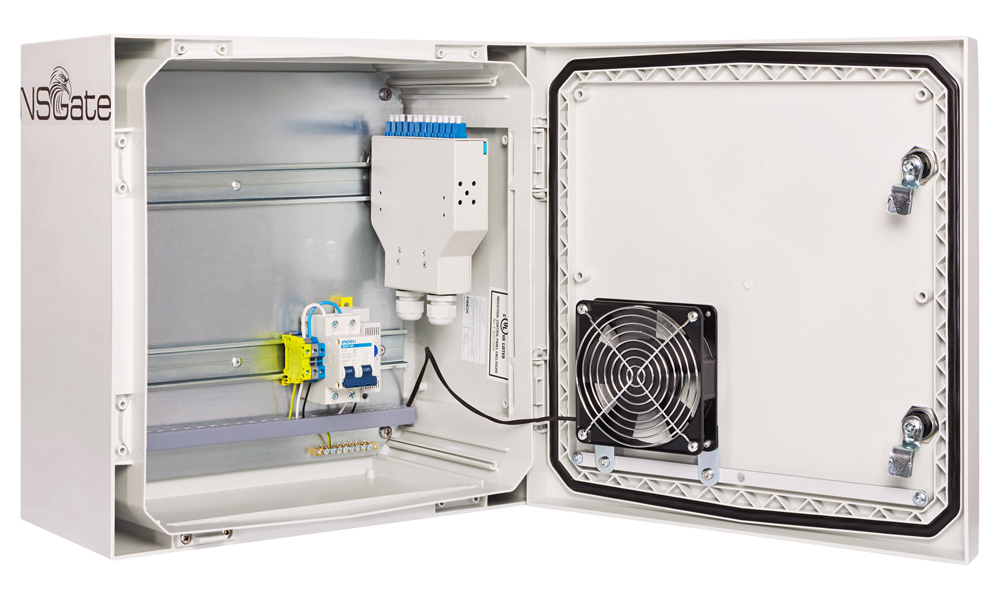

[3]  ОПТИКА: Кросс на 12 (LC или SC) адаптеров (+гильзы +пигтейлы +патчкорды) на кронштейне.
[4]  IZOLUX: Теплоизоляция из вспененного полиэтилена ПЕНОФОЛ.
[5]  ОХЛАДИТЕЛЬ термоэлектрический: C2= TC-100-AC, C4= FR-208-AC.

  Название каждой модели и артикул продукта содержат информацию о комплектации этого электрического шкафа от предопределенных размеров до предварительно установленных подсистем.
NSB | NSP | NSV-xxyy H1 H2 H3 F1 C2 C4:
NSB-xxyy
3030
3040
3838
4040
3860
6060
NSP-xxyy
3040
4040
4060
: Размеры шкафа
: 300x300x210mm
: 300x400x210mm
: 380x380x210mm
: 400x400x230mm
: 380x600x210mm
: 600x600x210mm
: Размеры шкафа
: 300x400x200mm
: 400x400x200mm
: 400x600x230mm
NSV-xxyy
3838
3860
: Размеры шкафа
: 380x380x210mm
: 380x600x210mm
   установленные подсистемы
            H1 : Нагреватель с вентилятором
            H2 : Теплоизоляция
            H3 : Нагреватель с теплоизоляцией
            F1 : Кросс на 12 (LC или SC) адаптеров
            C2 : термоэлектрический охладитель TC-100-AC
            C4 : термоэлектрический охладитель FR-208-AC


Базовые комплекты монтажных шкафов NSB-xxyy | NSP-xxyy | NSE-xxyy

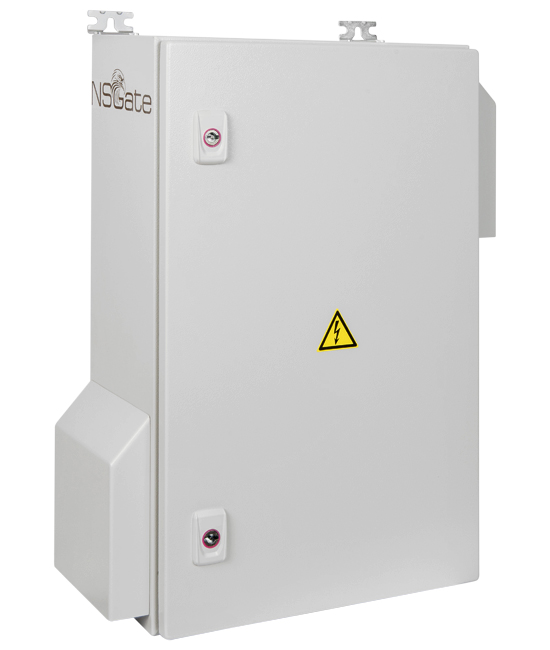

NSB-xxyy | листовая сталь | IP66 NSB-3030 . NSB-3040 . NSB-3838 . NSB-3860
NSB-4040  . NSB-6060
NSB-3030Шкаф 300x300x210, сталь, комплект [1] с вентилятором, без нагревателя, без ODF
NSB-3030F1Шкаф 300x300x210, сталь, комплект [1, 3] с вентилятором, без нагревателя, с ODF
NSB-3030H1Шкаф 300x300x210, сталь, комплект [1, 2] с нагревателем, без ODF
NSB-3030H1F1Шкаф 300x300x210, сталь, комплект [1, 2, 3] с нагревателем, с ODF
NSB-3040Шкаф 300x400x210, сталь, комплект [1] с вентилятором, без нагревателя, без ODF
NSB-3040F1Шкаф 300x400x210, сталь, комплект [1, 3] с вентилятором, без нагревателя, с ODF
NSB-3040H1Шкаф 300x400x210, сталь, комплект [1, 2] с нагревателем, без ODF
NSB-3040H1F1Шкаф 300x400x210, сталь, комплект [1, 2, 3] с нагревателем, с ODF
NSB-3838Шкаф 380x380x210, сталь, комплект [1] с вентилятором, без нагревателя, без ODF
NSB-3838F1Шкаф 380x380x210, сталь, комплект [1, 3] с вентилятором, без нагревателя, с ODF
NSB-3838H1Шкаф 380x380x210, сталь, комплект [1, 2] с нагревателем, без ODF
NSB-3838H1F1Шкаф 380x380x210, сталь, комплект [1, 2, 3] с нагревателем, с ODF
NSB-3860Шкаф 380x600x210, сталь, комплект [1] с вентилятором, без нагревателя, без ODF
NSB-3860F1Шкаф 380x600x210, сталь, комплект [1, 3] с вентилятором, без нагревателя, с ODF
NSB-3860H1Шкаф 380x600x210, сталь, комплект [1, 2] с нагревателем, без ODF
NSB-3860H1F1Шкаф 380x600x210, сталь, комплект [1, 2, 3] с нагревателем, с ODF
NSB-3860H3F1Шкаф 380x600x210, сталь, комплект [1, 2, 3, 4] с нагревателем, с ODF

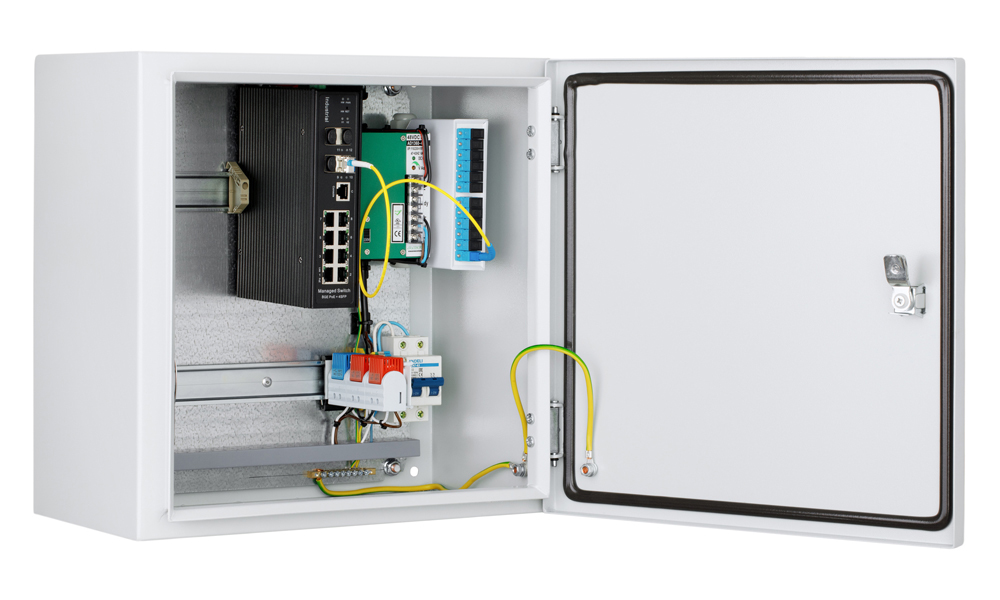

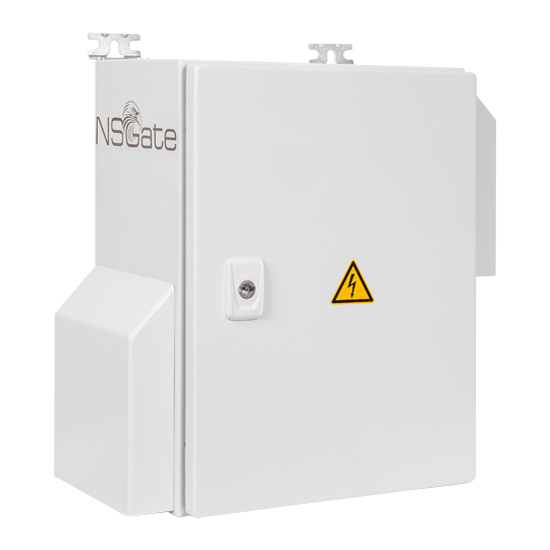

NSB-4040Шкаф 400x400x230, сталь, комплект [1] с вентилятором, без нагревателя, без ODF
NSB-4040F1Шкаф 400x400x230, сталь, комплект [1, 3] с вентилятором, без нагревателя, с ODF
NSB-4040H1Шкаф 400x400x230, сталь, комплект [1, 2] с нагревателем, без ODF
NSB-4040H1F1Шкаф 400x400x230, сталь, комплект [1, 2, 3] с нагревателем, с ODF
NSB-6060Шкаф 600x600x210, сталь, комплект [1] с вентилятором, без нагревателя, без ODF
NSB-6060F1Шкаф 600x600x210, сталь, комплект [1, 3] с вентилятором, без нагревателя, с ODF
NSB-6060H1Шкаф 600x600x210, сталь, комплект [1, 2] с нагревателем, без ODF
NSB-6060H1F1Шкаф 600x600x210, сталь, комплект [1, 2, 3] с нагревателем, с ODF
NSB-2030Шкаф 200x300x155, сталь, комплект [1] без нагревателя, без ODF
NSB-2031Шкаф 200x300x120, сталь, комплект [1] без нагревателя, без ODF
NSB-2020Шкаф 200x200x120, сталь, комплект [1] без нагревателя, без ODF
NSP-xxyy | армированный стекловолокном полиэстер | IP66 NSP-3040 . NSP-4040 . NSP-4060

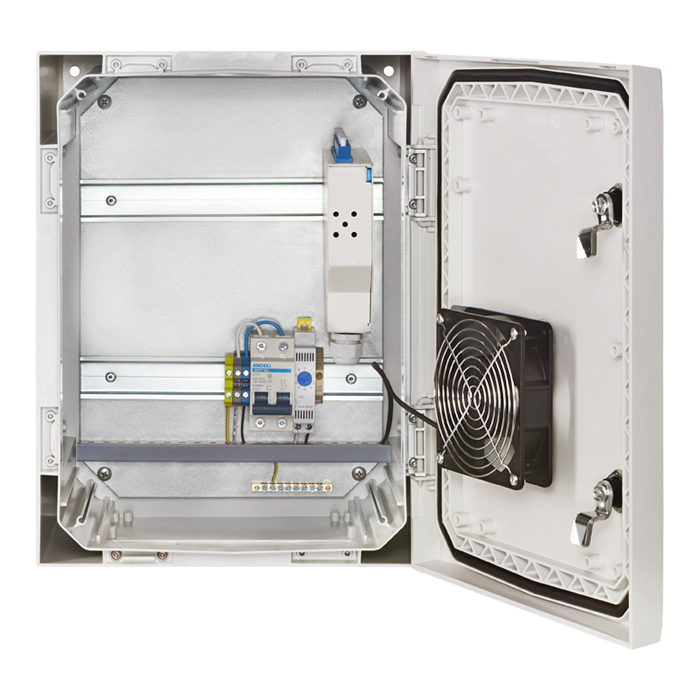

NSP-3040Шкаф 300x400x200, полиэстер, комплект [1] с вентилятором, без нагревателя, без ODF
NSP-3040F1Шкаф 300x400x200, полиэстер, комплект [1, 3] с вентилятором, без нагревателя, с ODF
NSP-3040H1Шкаф 300x400x200, полиэстер, комплект [1, 2] с нагревателем, без ODF

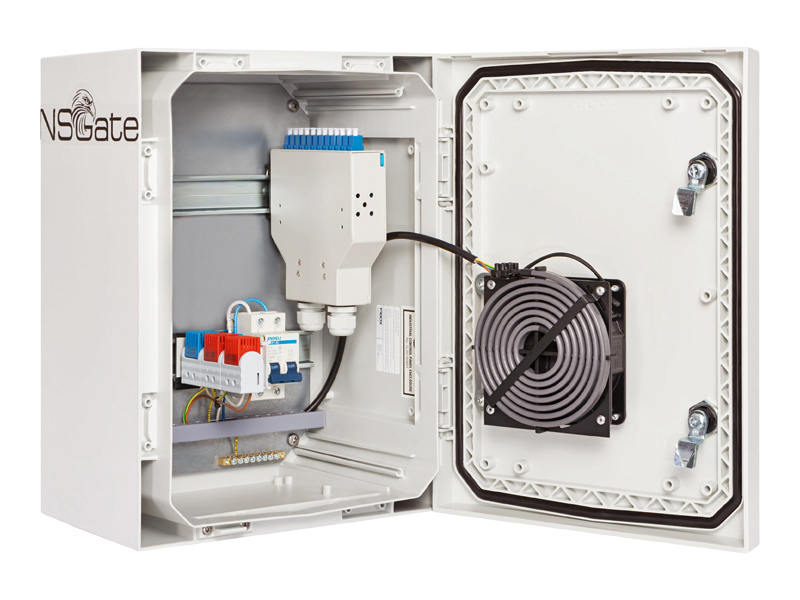

NSP-3040H1F1Шкаф 300x400x200, полиэстер, комплект [1, 2, 3] с нагревателем, с ODF

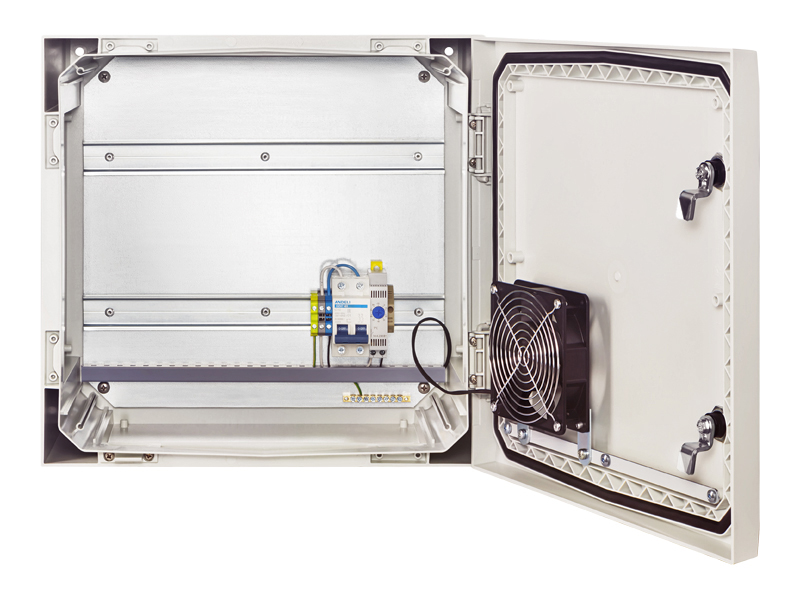

NSP-4040Шкаф 400x400x200, полиэстер, комплект [1] с вентилятором, без нагревателя, без ODF
NSP-4040F1Шкаф 400x400x200, полиэстер, комплект [1, 3] с вентилятором, без нагревателя, с ODF

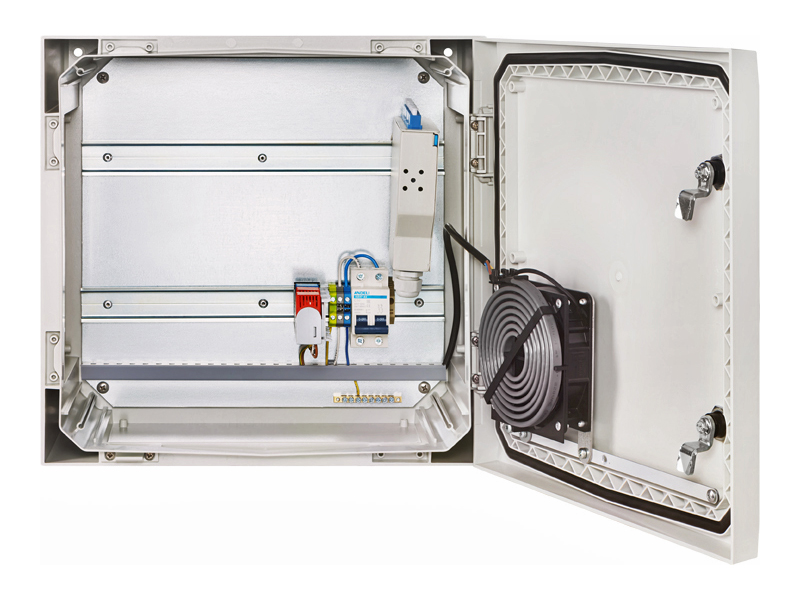

NSP-4040H1Шкаф 400x400x200, полиэстер, комплект [1, 2] с нагревателем, без ODF
NSP-4040H1F1Шкаф 400x400x200, полиэстер, комплект [1, 2, 3] с нагревателем, с ODF

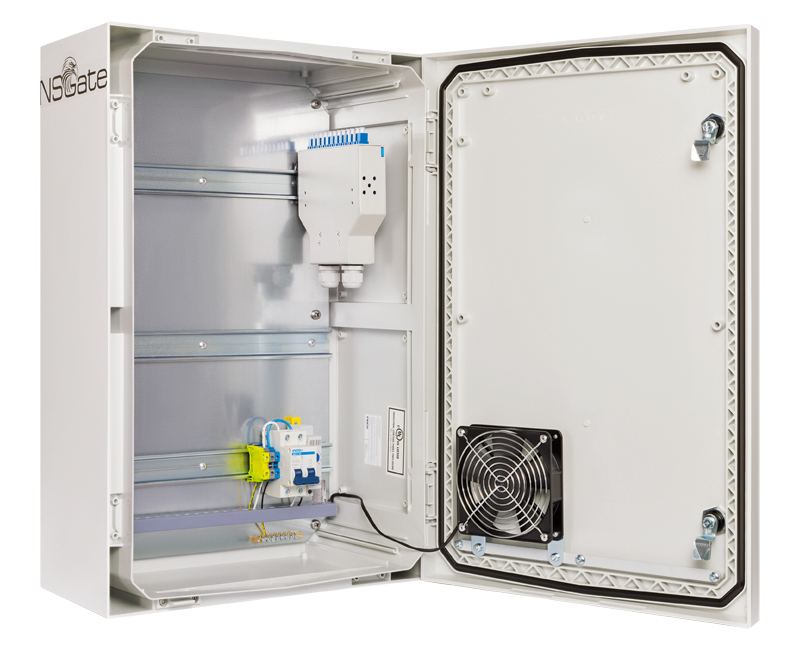

NSP-4060Шкаф 400x600x230, полиэстер, комплект [1] с вентилятором, без нагревателя, без ODF
NSP-4060F1Шкаф 400x600x230, полиэстер, комплект [1, 3] с вентилятором, без нагревателя, с ODF

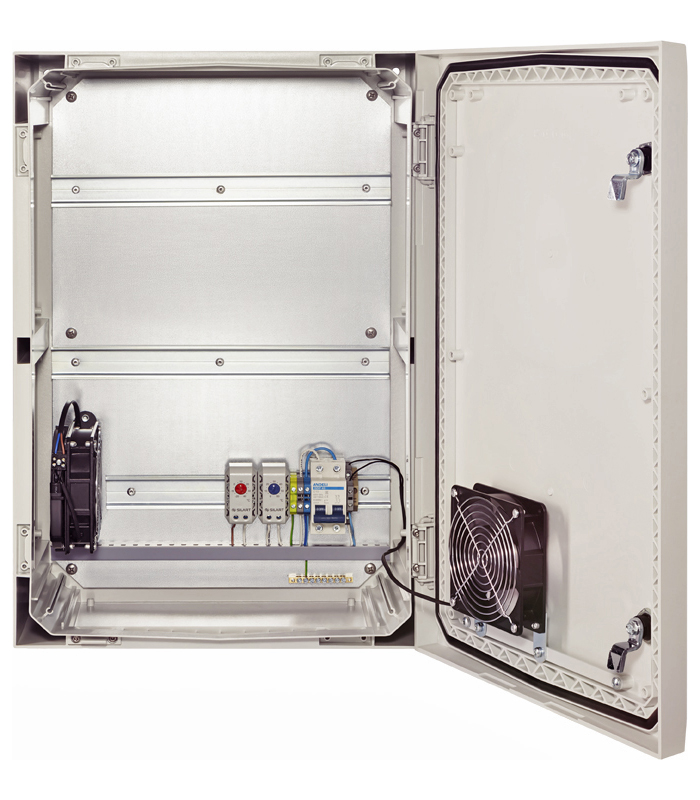

NSP-4060H1Шкаф 400x600x230, полиэстер, комплект [1, 2] с нагревателем, без ODF

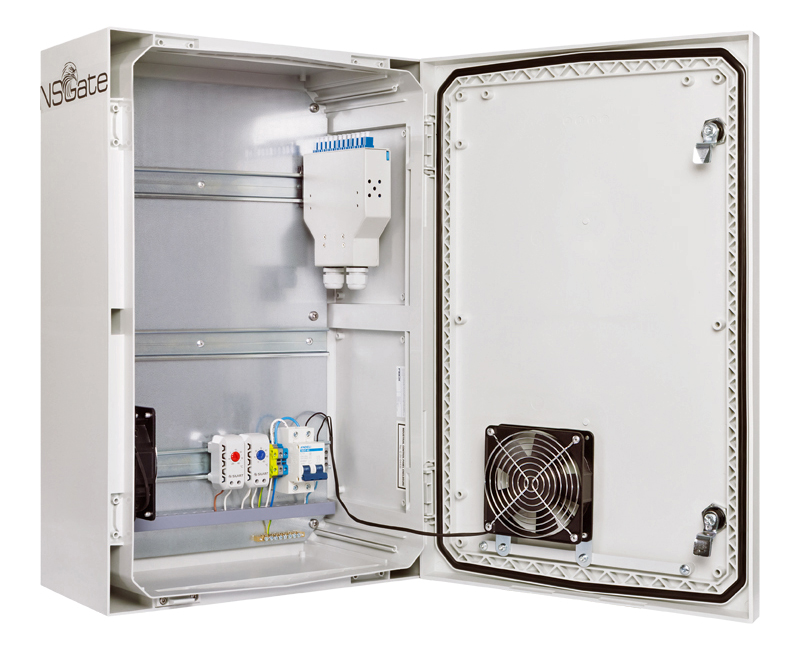

NSP-4060H1F1Шкаф 400x600x230, полиэстер, комплект [1, 2, 3] с нагревателем, с ODF
NSP-4060H3F1Шкаф 400x600x230, полиэстер, комплект [1, 2, 3, 4] с нагревателем, с ODF
NSV-xxyy | нержавеющая сталь | Stainless steel (AISI 304) Enclosuret | IP66
NSV-3838Шкаф 380x380x210 комплект [1] с вентилятором, без нагревателя, без ODF
NSV-3838F1Шкаф 380x380x210 комплект [1, 3] с вентилятором, без нагревателя, с ODF
NSV-3838H1Шкаф 380x380x210 комплект [1, 2] с нагревателем, без ODF
NSV-3838H1F1Шкаф 380x380x210 комплект [1, 2, 3] с нагревателем, с ODF
NSV-3860Шкаф 380x600x210 комплект [1] с вентилятором, без нагревателя, без ODF
NSV-3860F1Шкаф 380x600x210 комплект [1, 3] с вентилятором, без нагревателя, с ODF
NSV-3860H1Шкаф 380x600x210 комплект [1, 2] с нагревателем, без ODF
NSV-3860H1F1Шкаф 380x600x210 комплект [1, 2, 3] с нагревателем, с ODF
NSV-3860H3F1Шкаф 380x600x210 комплект [1, 2, 3, 4] с нагревателем, с ODF
NSE-xxyy | алюминиевый сплав | 1Ex d/ ATEX compliant | IP67 NSE-3242 . NSE-4565

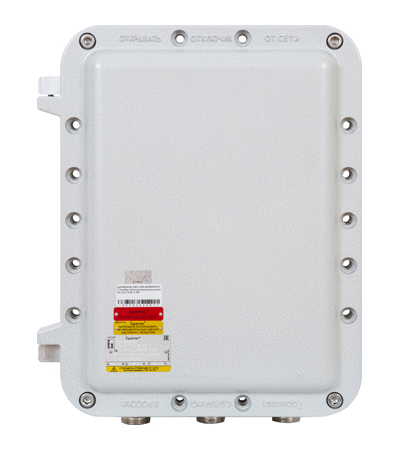

NSE-3242Шкаф 325x425x297, set [1] с вентилятором, без нагревателя, без ODF, без вводов
NSE-3242F1Шкаф 325x425x297, set [1, 3] с вентилятором, без нагревателя, с ODF, без вводов
NSE-3242H1Шкаф 325x425x297, set [1, 2] с нагревателем, без ODF, без вводов
NSE-3242H1F1Шкаф 325x425x297, set [1, 2, 3] с нагревателем, с ODF, без вводов

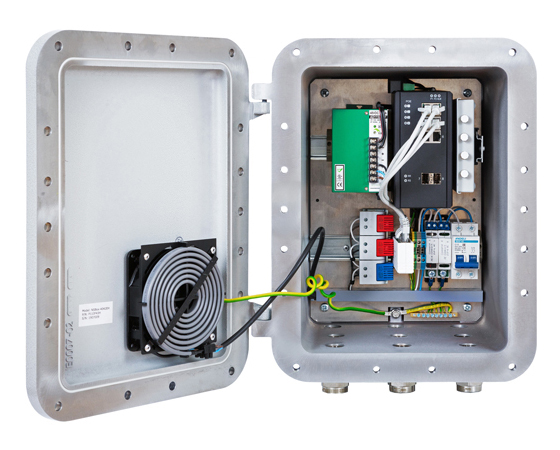

NSE-4565Шкаф 450x650x337, set [1] с вентилятором, без нагревателя, без ODF, без вводов
NSE-4565F1Шкаф 450x650x337, set [1, 3] с вентилятором, без нагревателя, с ODF, без вводов
Комплекты монтажных шкафов со встроенным термоэлектрическим кондиционером

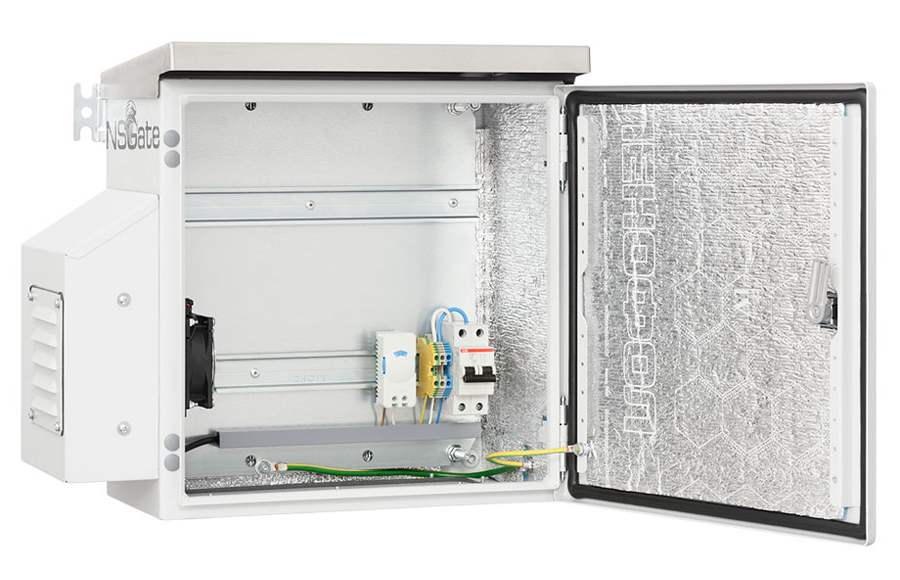

NSB-3838C2Шкаф 380x380x210, сталь, комплект [1, 4, 5] с охладителем TC-100-AC, 100W

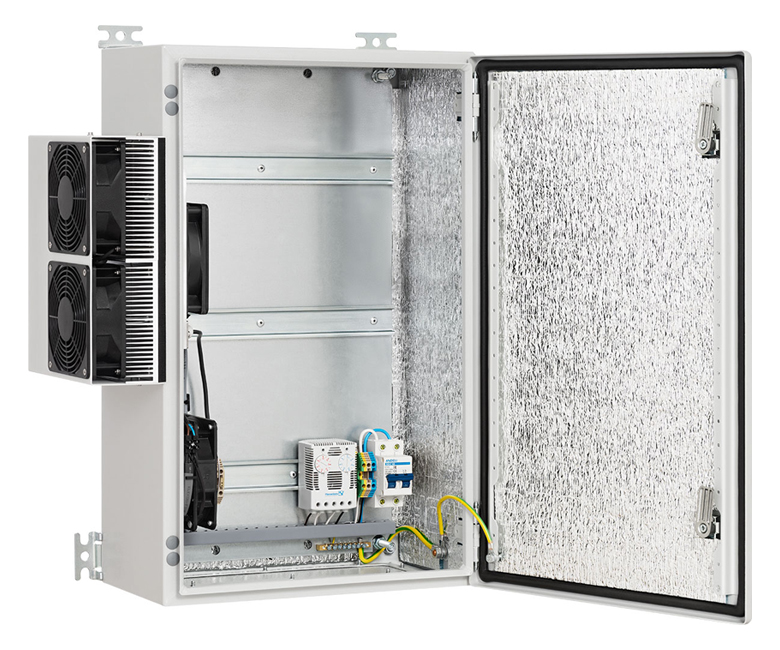

NSB-3860C4Шкаф 380x600x210, сталь, комплект [1, 4, 5] с охладителем FR-208-AC, 200W

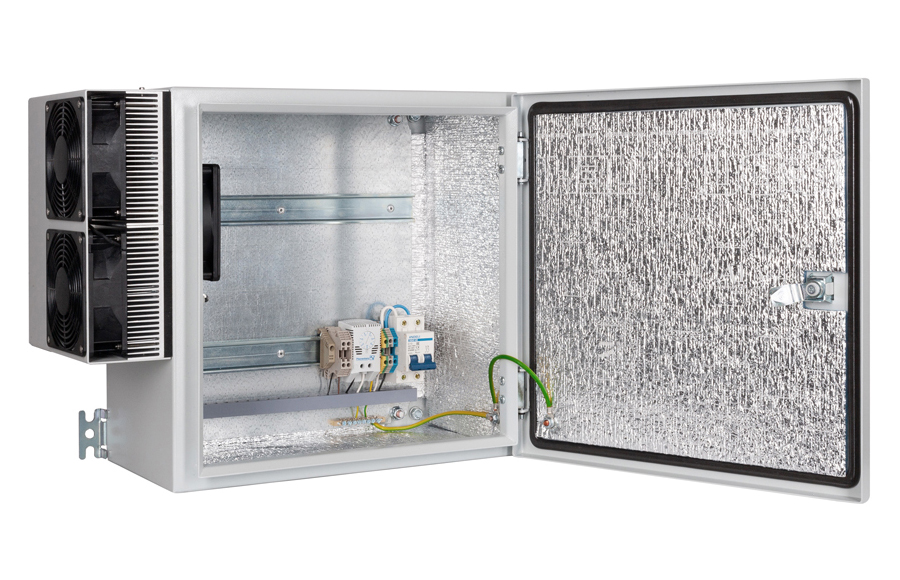

NSB-4040C4Шкаф 400x400x230, сталь, комплект [1, 4, 5] с охладителем FR-208-AC, 200W

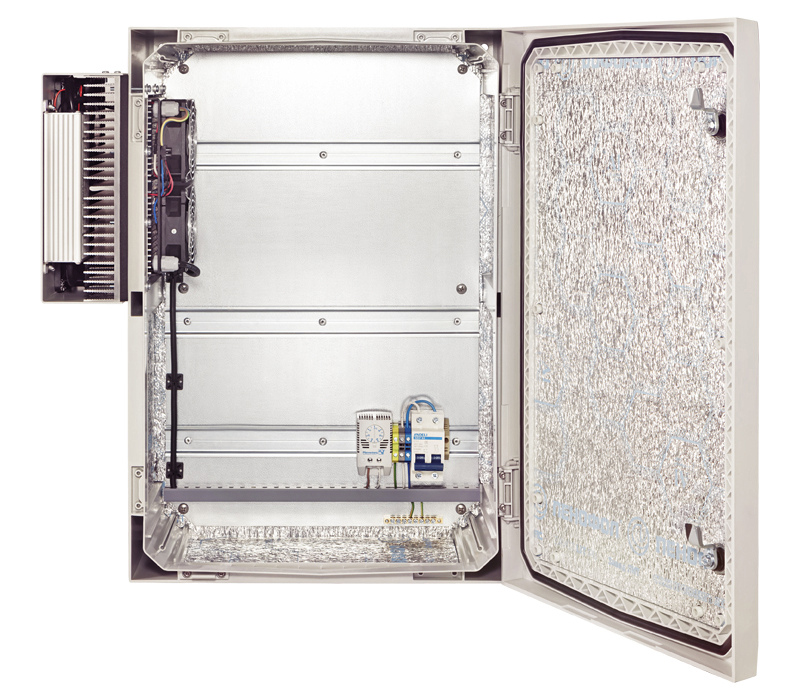

NSP-4060C4Шкаф 400x600x230, полиэстер, комплект [1, 4, 5] с охладителем FR-208-AC, 200W
