Введение.       Нет питания - Нет безопасности

  Проектирование распределенных сетей IP-видеонаблюдения подразумевает разбиение сети на подсети или узлы, которые отвечают за бесперебойную работу блока видеокамер, подключенных к этому узлу, и требует специальных решений по защите устанавливаемого оборудования на улице. Для надежной работы камеры необходимо надежное питание и надежный канал передачи данных. Любая система безопасности превращается в пустышку при пропадании питания. Нет питания - Нет безопасности.
  Для круглосуточной работы видеокамер в распределенных комплексах уличного IP-видеонаблюдения была разработана линейка Уличных Узлов Доступа NSBox, которые имеют в своей комплектации:

монтажный шкаф с защитой IP66  промышленный PoE коммутатор или конвертер  систему бесперебойного питания с аккумуляторами

Кроме основных блоков в комплектацию узлов следует включать следующие модули:

Систему климатического контроля внутри монтажного шкафа для обеспечения безотказной работы       при любой температуре окружающей среды.  Оптический кросс для подключения магистрального оптического кабеля к Uplink портам коммутатора.  Устройства грозозащиты линии питания 220В и портов Ethernet, включая линии PoE.  Различные извещатели и датчики (вскрытия, удара, системы питания и т.д.) с системой мониторинга.  Контроль состояния IP-видеокамер с питанием PoE или контроль "зависания" IP-видеокамер  Кронштейны для крепления монтажного шкафа на опору, навес от дождя, замок и т.д.  Трансформаторы 220В / 25В различной мощности для питания поворотных IP-видеокамер.  Герметичные вводные устройства для электрических и оптических кабелей.  Систему внутреннего освещения для проведения регламентных работ непосредственно на объекте.

Назначение

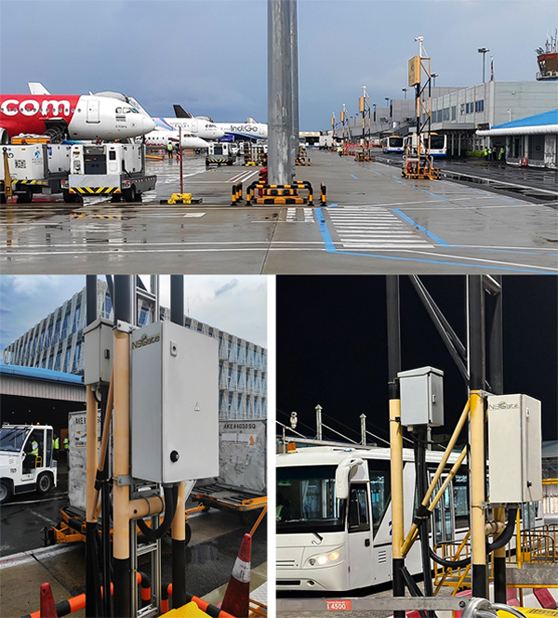

  Узел Доступа NSBox предназначен для организации защищенных уличных систем IP-видеонаблюдения, а именно, для установки внутри монтажного шкафа оборудования, которое обеспечивает надежное функционирование IP-видеокамер и, при необходимости, регистрирующих устройств и коммутацию суммарного IP-трафика в оптоволоконную сеть по технологии Gigabit Ethernet. Надежность работы IP-видеокамеры напрямую зависит от степени профессионализма решений и качества устанавливаемого оборудования, которое должно обеспечивать достаточную при любых колебаниях температуры мощность PoE питания, настоящую "грозозащиту" питающих линий 220В и линий Ethernet, рабочую систему бесперебойного питания. Иногда, при использовании камер малоизвестных производителей, может быть полезна функция AutoRestart, которая устраняет эффект "зависания" IP-видеокамеры с питанием PoE.

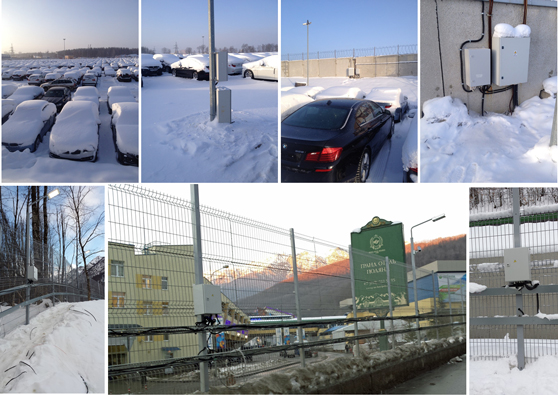

    Узел Доступа NSBox представляет собой законченное изделие для установки и эксплуатации в любых климатических условиях, что позволяет сразу включить его в рабочее состояние. Устройство имеет одну входную линию внешнего питания 220В, до 16 Ethernet портов для подключения IP-видеокамер, беспроводных точек доступа или другого оборудования с поддержкой питания PoE и до 4-х Uplink - каналов Ethernet или VDSL2 для связи с другими узлами доступа или узлом агрегации (серверной). Связь с соседними узлами доступа может осуществляться по схеме "цепочка" или "кольцо". Связь с узлом агрегации осуществляется по схеме "звезда", "цепочка" или "кольцо". Поддержка кольцевой топологии узлами с управляемыми коммутаторами серии NIS-3500 может быть реализована как с помощью протокола STP/RSTP, так и на базе протокола X-Ring, который обеспечивает время восстановления системы из 250 устройств менее чем за 10 мс

Состав изделия

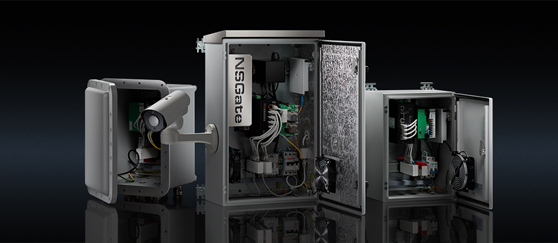

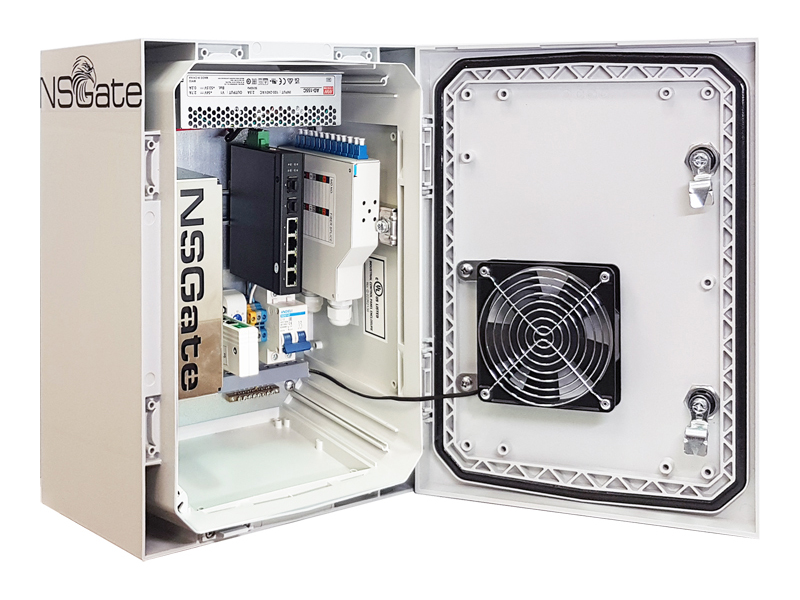

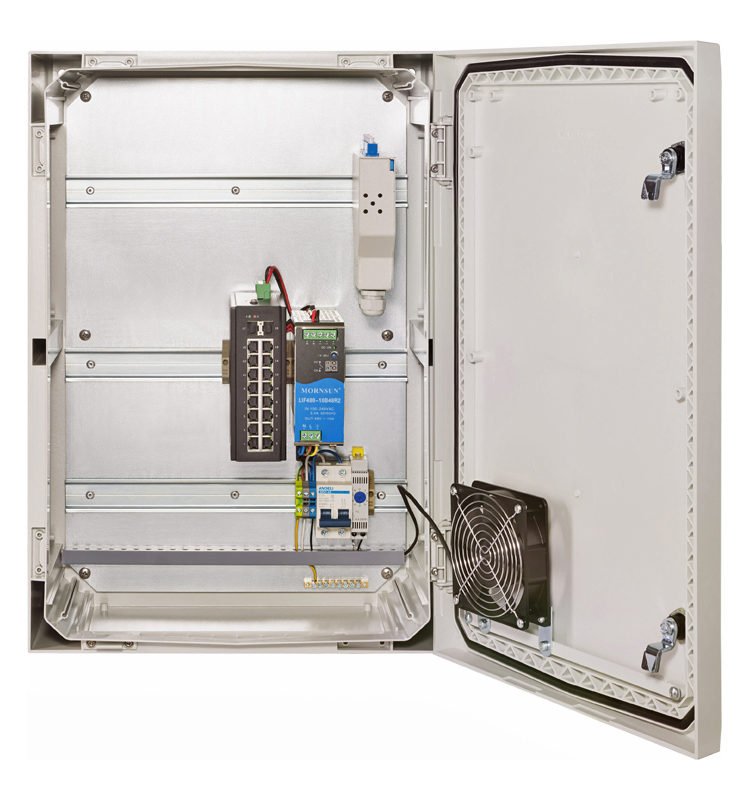

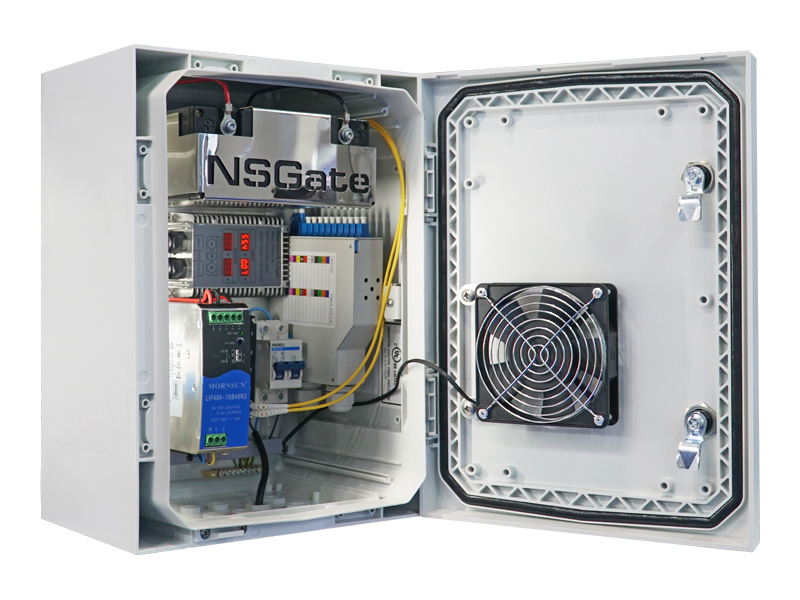

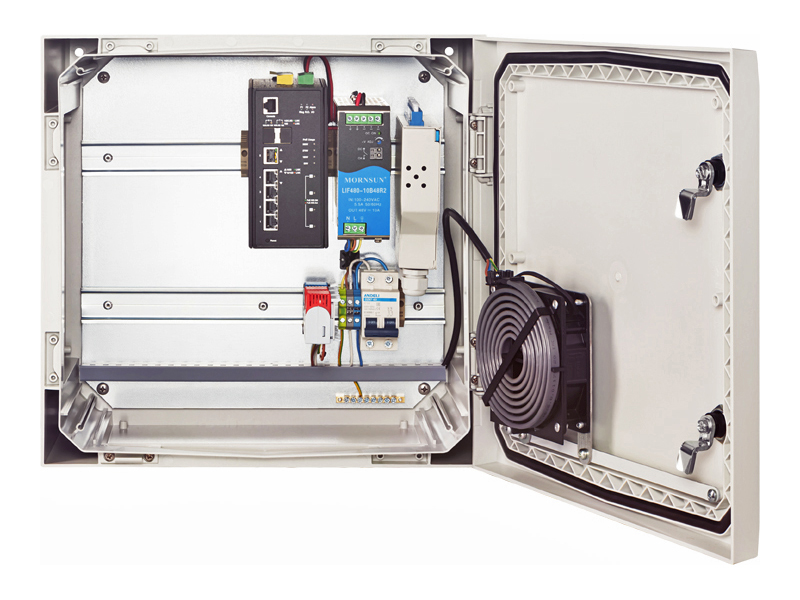

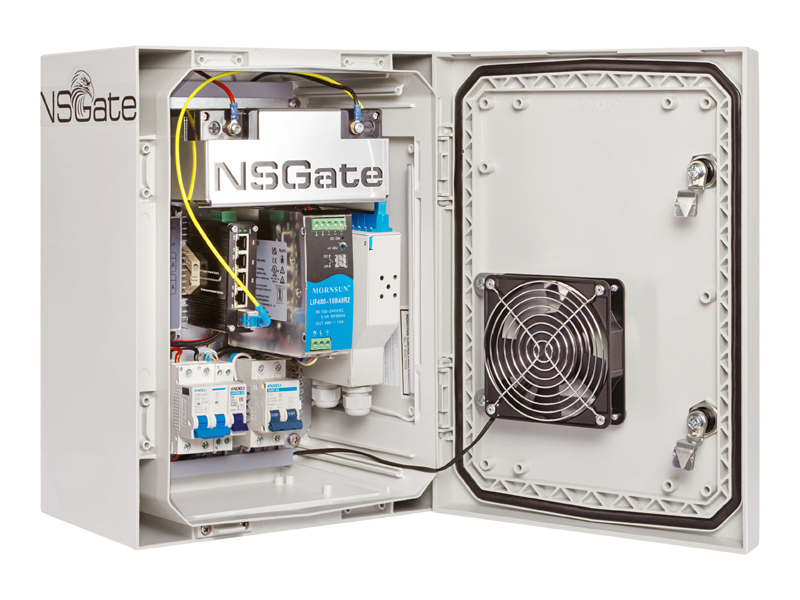

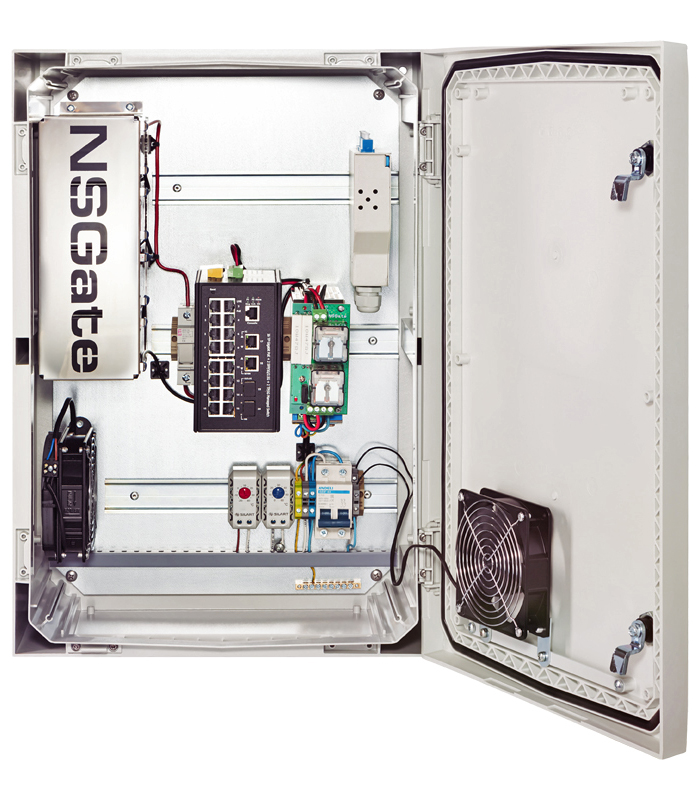

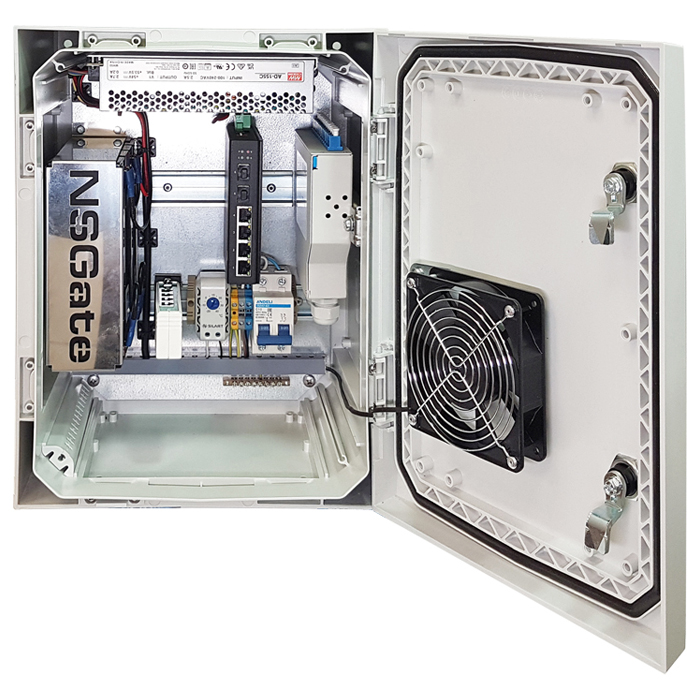

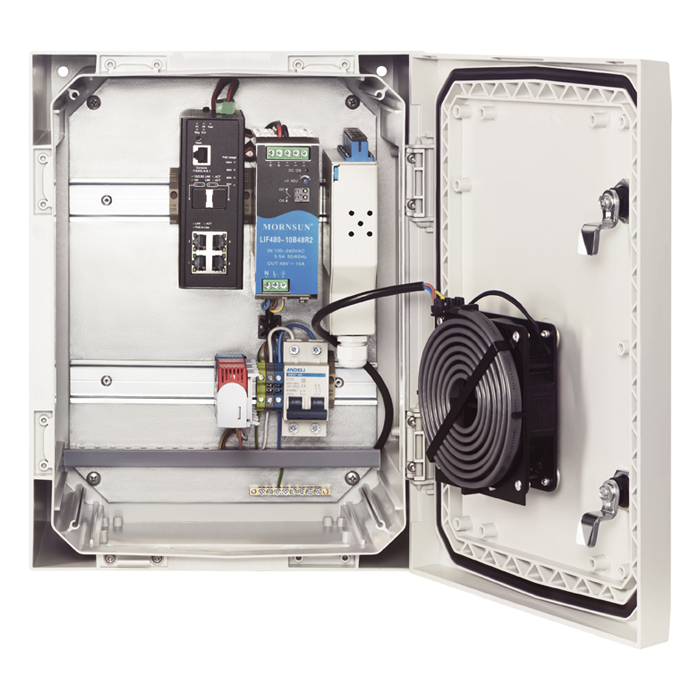

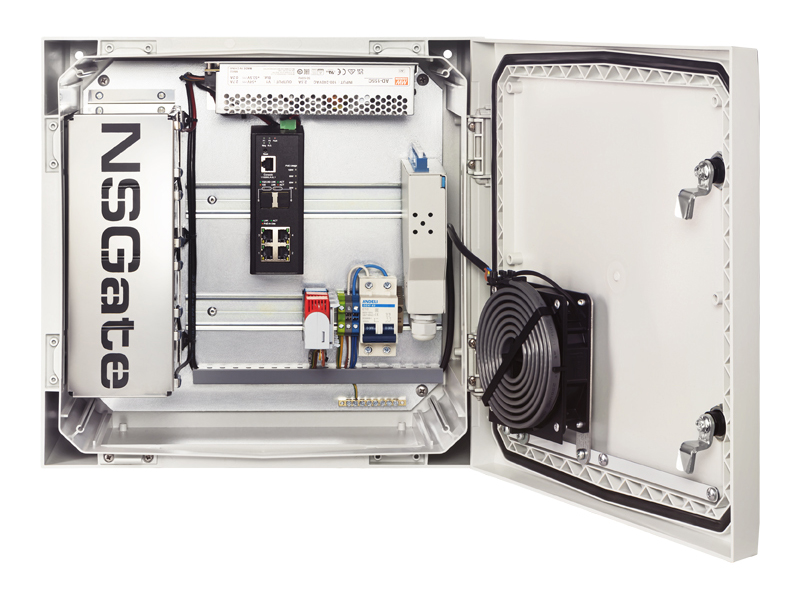

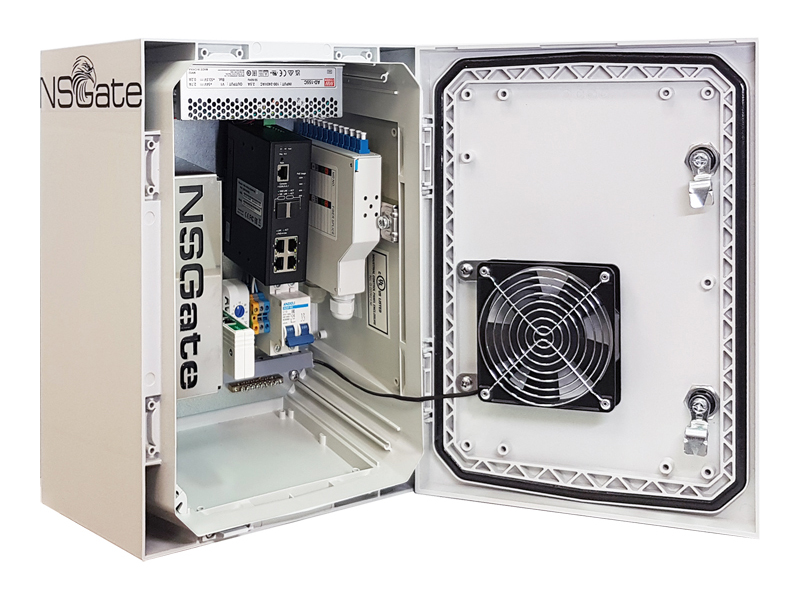

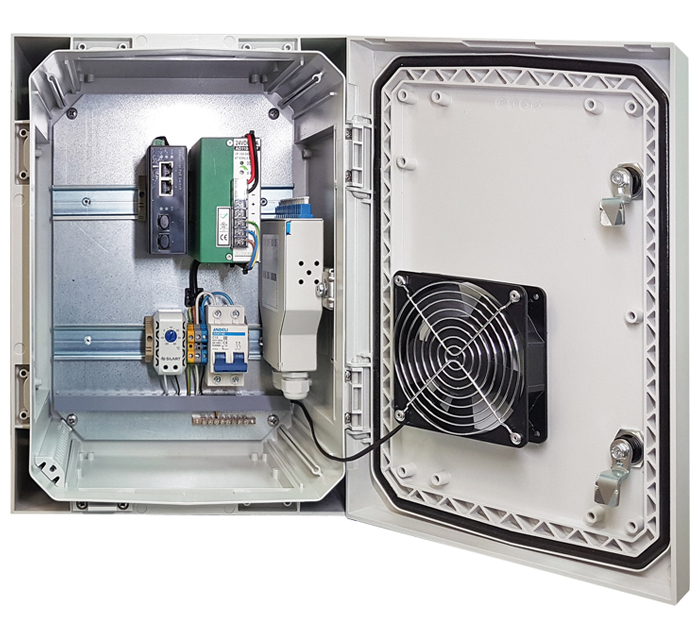

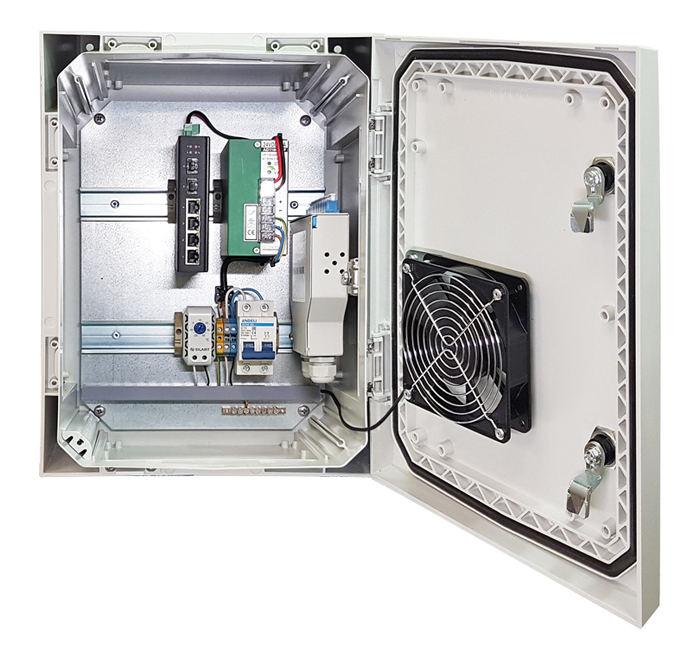

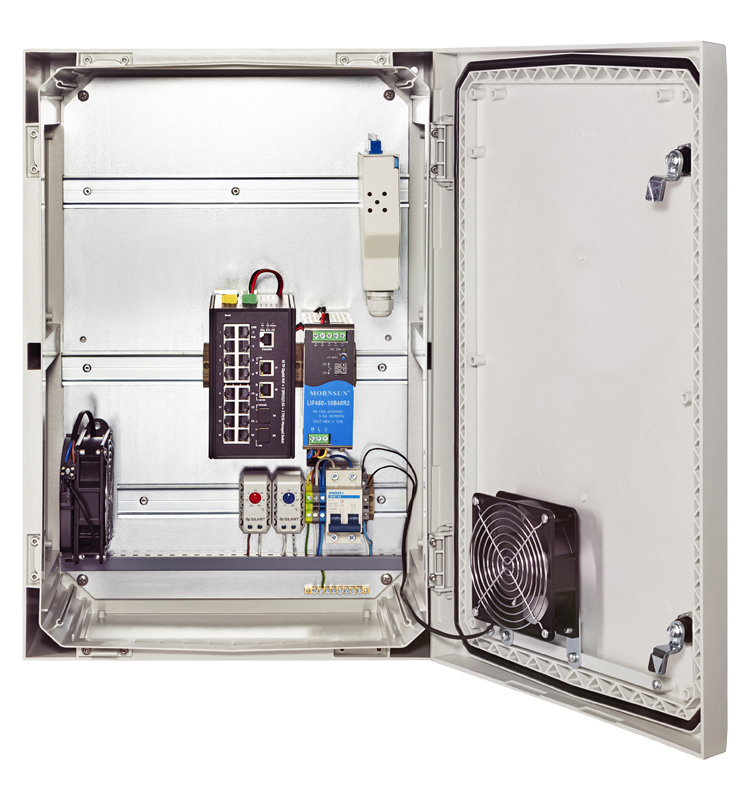

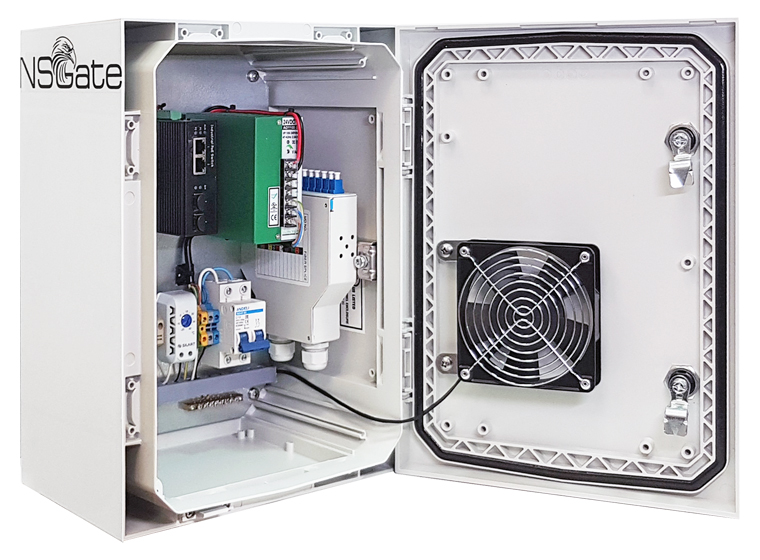

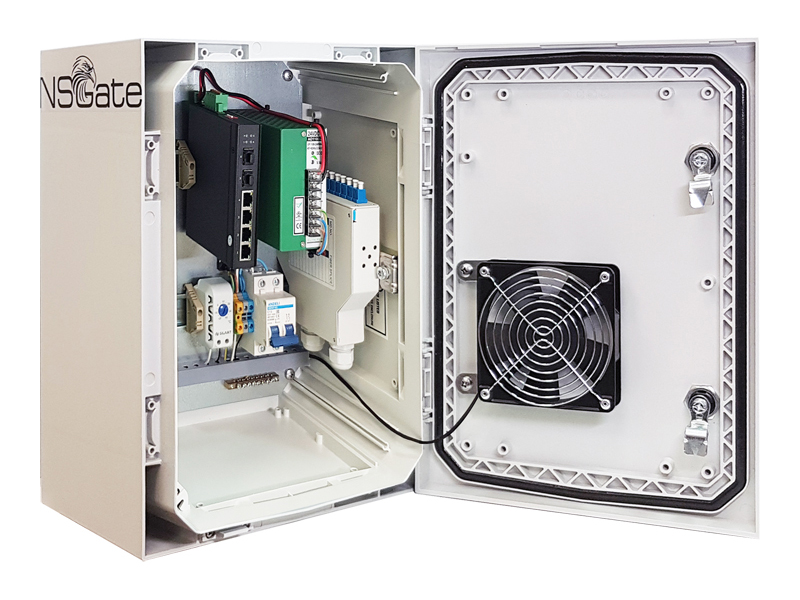

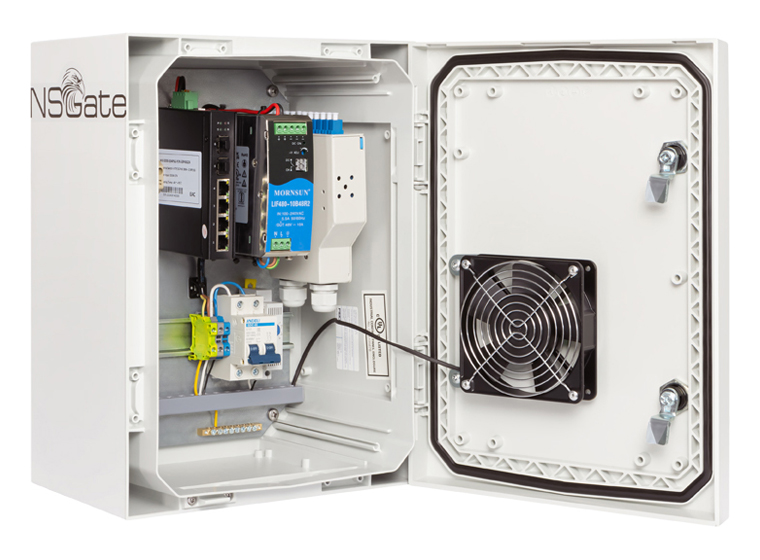

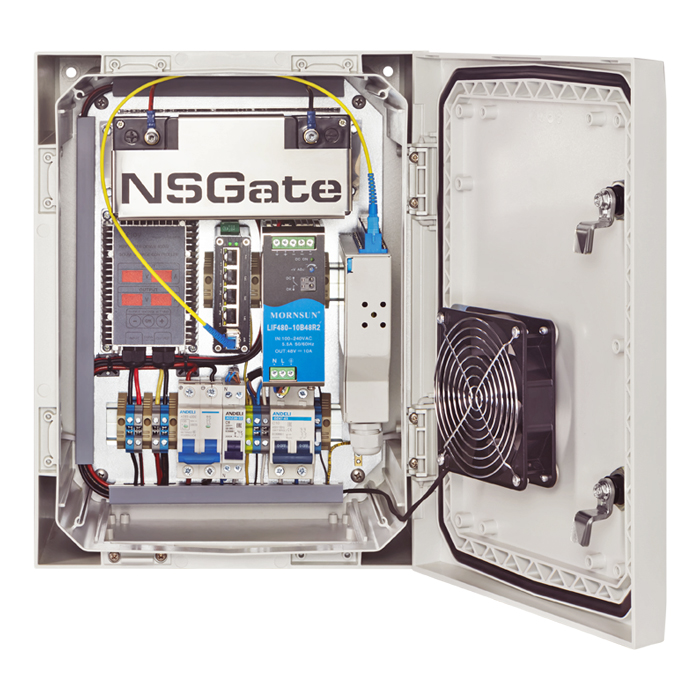

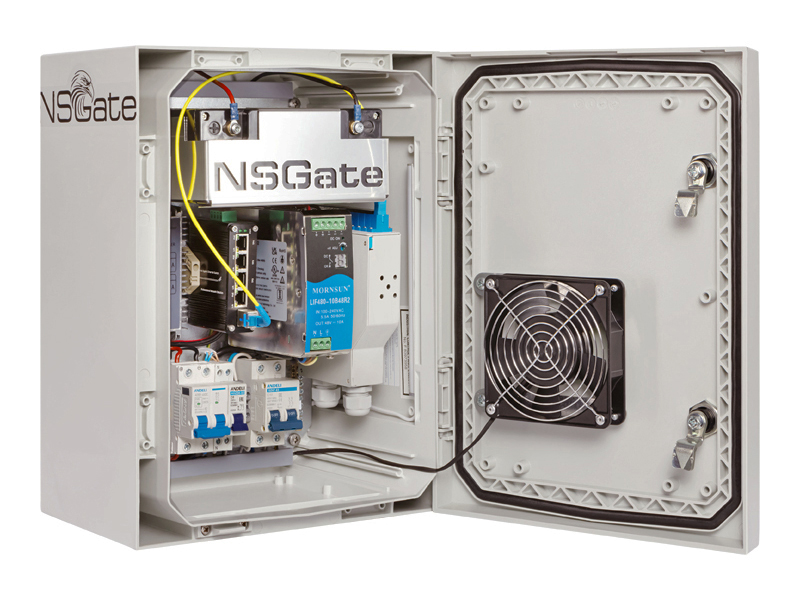

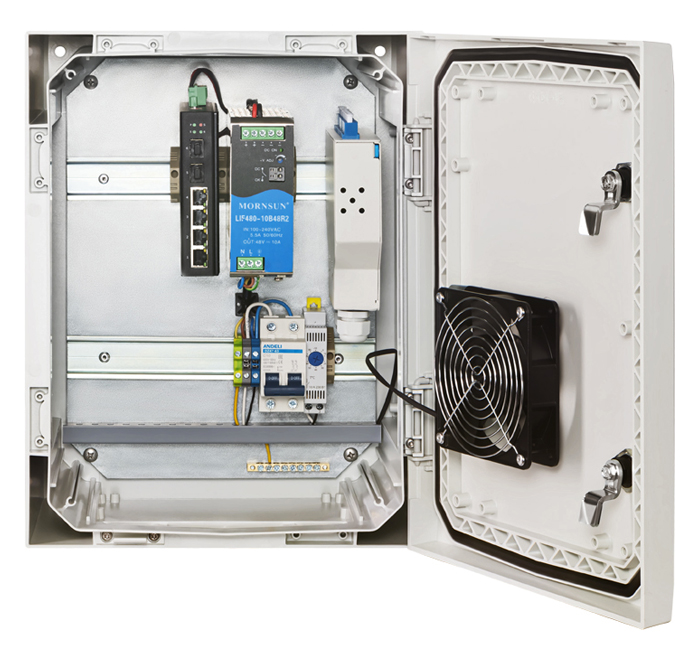

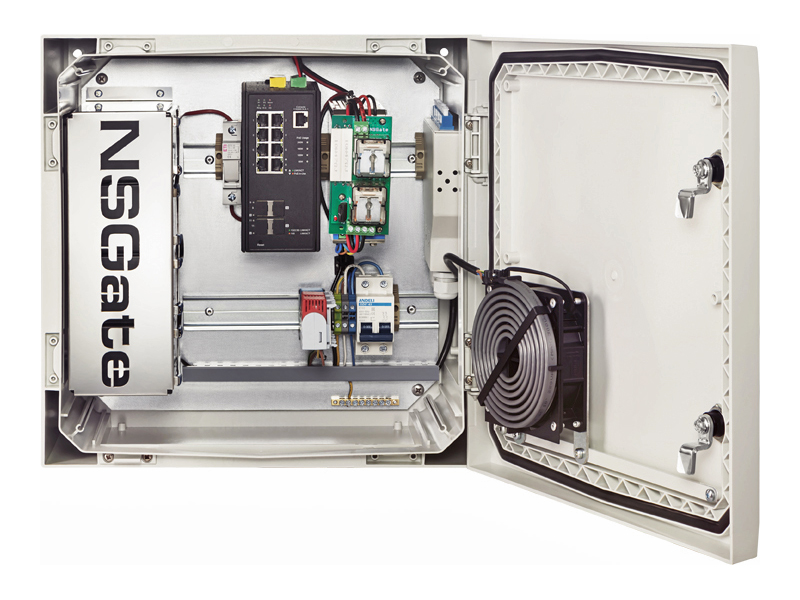

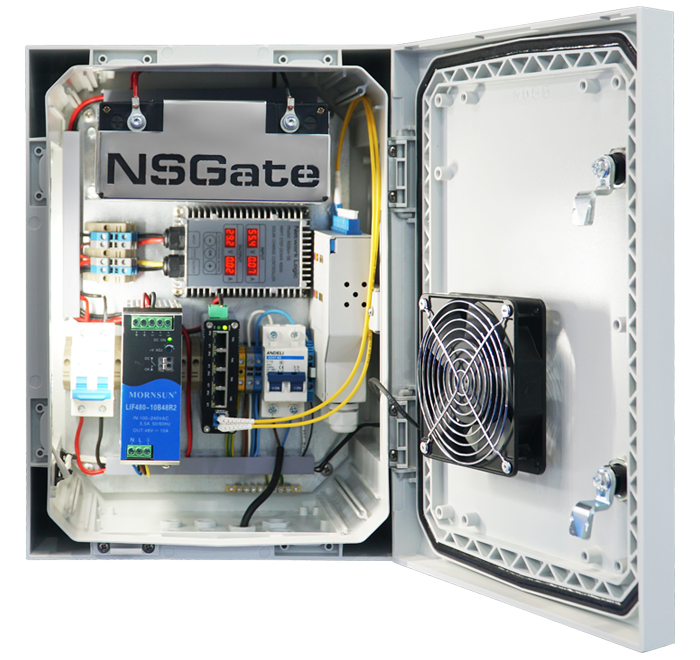

    В зависимости от наполнения, Узлы Доступа NSBox монтируются в монтажные шкафы серии NSB-xxx с порошковым покрытием и степенью защиты IP66. Базовая комплектация включает в себя монтажную плату с установленными на нее DIN-рейками, проходные клеммы, двухполосный автомат и комплект гермовводов. Так же базовая комплектация узла доступа может включать систему термостабилизации и оптический кросс на 4 или 8 волокон. Система термостабилизации состоит из одного или нескольких термостатов, одного или двух вентиляторов и нагревательного элемента мощностью 55-75 Вт. Нагревательный элемент выполнен на основе саморегулирующего кабеля. Такое исполнение обеспечивает максимальную безопасность и энергоэффективность. Температура нагревательного элемента не превышает 65 °C. Термостат может иметь регуляторы, позволяющие корректировать температуру включения нагревательного элемента и вентиляторов.
    Коммуникационное оборудование, устанавливаемое в узлы доступа NSBox, соответствует требованиям, предъявляемым к оборудованию класса Industrial - имеет повышенную отказоустойчивость и способно работать в расширенном диапазоне температур от -40 до +75 °C. Для питания оборудования также используются промышленные блоки питания различной мощности с выходным напряжением 12, 24, 48В DC.

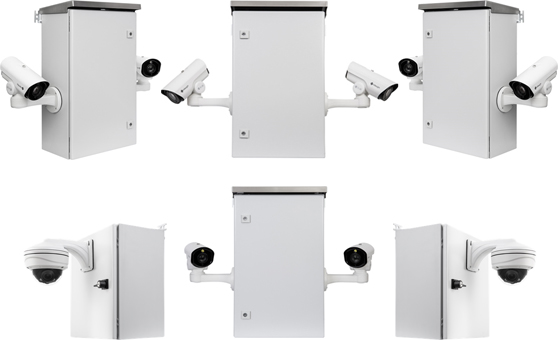

    Линейка Узлов Доступа NSBox включает в себя набор опций, значительно расширяющий их область применения. В их числе системы бесперебойного питания с различной мощностью, емкостью АКБ и различным выходным напряжением, антивандальные датчики с контроллером, позволяющим удаленно отслеживать их состояние, элементы грозозащиты портов Ethernet с поддержкой технологии PoE и цепей питания переменного тока. Набор механических аксессуаров включает себя замки на дверь, крепления на столбы или опоры, дождевые крыши или козырьки от прямых солнечных лучей. Электротехнические опции включают в себя трансформаторы для питания поворотных камер, розетки и т.д.

Обозначения

  Любой Узел Доступа серии NSBox в минимальной базовой комплектации (т. е. без элементов дополнительной комплектации NSBon-xx) состоит из трех основных элементов:

базовый комплект монтажного шкафа NSB-xxx, например: NSB-3040, NSB-3838F1, NSB-3860H1F1  промышленный коммутатор или конвертер, например: NIS-3200-204PSG, NIS-3500-3408PGE  источник питания или система бесперебойного питания, например: AD1240-48S, СБП 48VDC-240VA.

 В разделе "Описание" каждой модели NSBox есть указания на конкретные типы этих элементов или узлов. Опционально указывается наличие системы термостабилизации (НАГРЕВАТЕЛЬ, ОХЛАДИТЕЛЬ) и оптического кросса:
 H(+) / H(-) - наличие / отсутствие НАГРЕВАТЕЛЯ (Heating)
 C(+) / C(-) - наличие / отсутствие ОХЛАДИТЕЛЯ (Cooling)
 F(+) / F(-) - наличие / отсутствие оптического кросса (Fiber Optic)

 В названии модели узла доступа возможно присутствие индексов -H и -R:
 -H - отсутствие НАГРЕВАТЕЛЯ (Heating)
 -R - штатный источник питания заменяется на выбранную систему бесперебойного питания СБП


 Монтажные шкафы NSB-xxx имеют шесть основных типоразмеров (другие размеры под заказ):
380x600x210, 380x380x210, 300x400x210, 300x300x210, 200x300x155 и 200x200x120 мм
и несколько базовых вариантов комплектации: [1], [1, 2], [1, 3] и [1, 2, 3], [1, 2, 3, 4], где цифры в скобках обозначают подсистемы, которые должны быть установлены в шкаф на этапе сборки:
 [1]  ВВОД: DIN-рейка 2-3шт; Гермовводы PG-7/9/11/13.5/.../36 до 10шт; Автомат 10A; Клеммы проходные
 [2]  НАГРЕВАТЕЛЬ: Нагреватель 45-75W/220VAC; Термостаты НЗ/НО; Вентиляторы 120x25мм, 220VAC
 [3]  ОПТИКА: Оптический кросс на 4/8 FC адаптеров (+гильзы + пигтейлы) на кронштейне; Патчкорд 2шт
 [4]  ИЗОLUX: Теплоизоляция из вспененного полиэтилена ПЕНОФОЛ
 [5]  ОХЛАДИТЕЛЬ: Термоэлектрический. C1= TCS100D24, C2= TCS100A20, C3= FR-208-C, C4= FR-208-AC

 В названии модели монтажного шкафа NSB-xxx есть указание на типоразмер и на наличие подсистем термостабилизаци и оптического кросса:
 H1 - наличие системы термостабилизации (НАГРЕВАТЕЛЬ)
 H2 - наличие термостабилизации (НАГРЕВАТЕЛЬ) и теплоизоляции (ИЗОLUX)
 F1 - наличие оптического кросса 4 адаптера (ОПТИКА)
 F2 - наличие оптического кросса 8 адаптеров (ОПТИКА)
 C1-C4 - наличие системы термостабилизации (ОХЛАДИТЕЛЬ)
 H1 или пробел - отсутствие системы термостабилизации (НАГРЕВАТЕЛЬ)
 F1 или пробел - отсутствие оптического кросса (ОПТИКА)
 C1 или пробел - отсутствие системы термостабилизации (ОХЛАДИТЕЛЬ)


  Преимуществом данного решения является минимизация издержек любого проекта по IP-видеонаблюдению на этапе проектирования отдельных деталей сетевого оборудования, систем климатической и электрической защиты и перехода к концепции макроблоков или узлов доступа. Уличный Узел Доступа   NSBox включает в себя не только оборудование для передачи данных, но и все необходимое для монтажа и эксплуатации этого оборудования на охраняемом объекте. Такой подход позволяет проектировщику системы видеонаблюдения использовать готовое решение и концентрировать внимание непосредственно на топологии сети.
