Passive PoE (PPoE) - альтернатива или дополнение? Brief

    Несмотря на все преимущества использования стандартизованной по 802.3af технологии PoE, существуют и явные недостатки, например:
- высокая дополнительная стоимость устройств с функцией PoE (802.3af);
- высокая потребляемая мощность коммутаторов PoE по сравнению с обычными, что может потребовать дополнительных вложений в инфраструктуру электропитания оборудования.
Поэтому выпускаются альтернативные решения, называемые "Passive PoE", в виде промежуточного комплекта адаптеров, которые могут поддерживать только электрические характеристики соответствия стандарту 802.3af, но не протокольные.

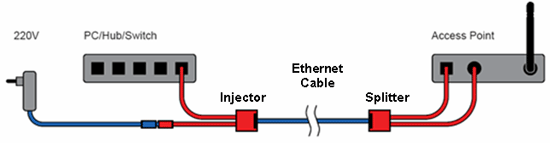

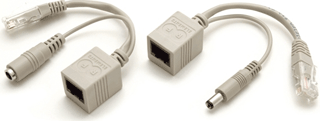

Passive PoE     Пассивный комплект PPoE-Light состоит из двух адаптеров: Инжектора (INJECTOR) и Сплиттера (SPLITTER). Эффективен для использования в существующей сетевой инфраструктуре, позволяя применять технологию PoE для устройств, не оснащенных данной функцией изначально. Комплект PPoE обеспечивает подачу напряжения питания через стандартную витую пару для удалённых устройств типа беспроводных точек доступа, IP-телефонов, IP-камер, медиаконвертеров, устройств считывания данных и др. Питание подается по свободным витым парам 4-5 и 7-8, которые не используются для передачи данных. В комплект PPoE не входит какой-либо блок питания (БП), так как предполагается, что в большинстве случаев можно использовать штатный БП, входящий в комплектацию устройства.
   Результаты тестирования на конкретных образцах оборудования, приведенные в таблице ниже, показывают, что длина кабеля может достигать максимальных 100 м. Разумеется, это во многом зависит от параметров штатного БП, потребляемого устройством тока и потерь в кабеле. Для компенсации этих потерь на большом расстоянии достаточно заменить штатный БП на более мощный, с напряжением от 12 до 48 вольт.


Passive PoE

Краткие технические характеристики:
Тип кабеля: TIA/EIA 568 Cat.5
Power Pins: 4,5 V+ / 7,8 V- (GND)
Date Pins : 1,2 Tx / 3,6 Rx
Ethernet 10/100Base-T
Разъем питания: 5.5 x 2.1(2.5*) mm

Passive PoE

Результаты тестирования
на конкретных образцах
Конвертер E1
qBRIDGE-201
VDSL модем
qBRIDGE-307
Медиакон-
вертер NFG
WiFi ATA адаптер
NSGate-3221
IP-камера
AXIS 207
Параметры штатного БП9V1A12V1A9V1A12V1.5A5.1V0.5A
Параметры на входе устр-ва5.58V0.31A8.52V0.36A6.2V0.32A9.7V0.31A4.4V0.24A
Длина кабеля 5-ой категории98 - 100 м98 - 100 м95 - 98 м85 м35 м
Экспериментально установленное удельное сопротивление кабеля 5-ой категории   -   0.08867 Ом/м
