Конвертеры Ethernet в E1-E3.   Ethernet over PDH/SDH Brief_PDH

    Высокоэффективные и экономичные конвертеры Ethernet  G.703/E1/E2/E3 серии qBRIDGE за короткое время завоевали популярность у пользователей благодаря своим неоспоримым преимуществам перед аналогичными устройствами других производителей. Благодаря высокопроизводительному аппаратному ядру, конвертеры никогда не зависают и не теряют пакетов. Устройства имеют порт Ethernet 10/100Base-TX с автоопределением скорости и типа кабеля, DIP переключатели для установки режимов фильтрации и управления потоком IEEE 802.3x., конфигурации буфера кадров и режимов работы с портами G.703. Конвертеры прозрачны для "tagged VLAN" пакетов. Выпускаются следующие модификации:
  · qBRIDGE-100: конвертер/ мост с одним портом 10/100M Ethernet и одним портом G.703 (E1 Unframed)
  · qBRIDGE-101: конвертер/ мост с одним портом 10/100M Ethernet и одним портом E1 (Framed/Unframed)
  · qBRIDGE-103/102: конвертер/ мост с одним портом 10/100M Ethernet и одним портом E3/E2 (Unframed)
  · qBRIDGE-201: конвертер/ drop&insert-мультиплексор с одним портом Ethernet и двумя портами E1
  · qBRIDGE-401: Инверсный мультиплексор с 4-мя портами Ethernet и 4-мя портами E1
qBRIDGE-100     qBRIDGE-100 представляет собой высокопроизводительный конвертер/ мост, предназначенный для соединения удаленных сегментов локальных сетей Ethernet 10/100Base-TX через стандартные каналы E1, работающие в режиме передачи неструктурированного потока данных с фиксированной скоростью 2.048 Mbps (E1 Unframed), с интерфейсом G.703. Кроме этого, устройство можно использовать для работы на физической линии. Максимальная длина линии (две симметричные витые пары) может достигать 1,8 км, при диаметре жилы 0,5 мм.
qBRIDGE-101     qBRIDGE-101 представляет собой высокопроизводительный конвертер/ мост, предназначенный для соединения удаленных сегментов локальных сетей Ethernet 10/100Base-TX через стандартные каналы E1, работающие в режиме передачи как структурированного, так и неструктурированного потока данных (E1 Framed/ Unframed), с интерфейсом G.703. Конвертер поддерживает все функции устройства qBRIDGE-100 и обладает рядом дополнительных режимов: Скорость передачи 64-2048 Kbps с шагом 64 Kbps; Автоматическая передача признака аварии; Режим fractional E1; Режим удаленного шлейфа.
qBRIDGE-103     qBRIDGE-102 и qBRIDGE-103 представляют собой высокопроизводи-тельный конвертер/ мост, предназначенный для соединения удаленных сегментов LAN Ethernet 10/100Base-TX через стандартные каналы E2 (E3), работающие в режиме передачи неструктурированного потока данных с фиксированной скоростью 8448 Kbps (E2 Unframed) или 34368 Kbps (E3 Unframed), с интерфейсом G.703. Кроме этого, устройства можно использовать для работы на физической линии. Максимальная длина линии (два коаксиальных кабеля 75 Ом) может достигать более 400м.
qBRIDGE-201     qBRIDGE-201 представляет собой высокоэффективное устройство доступа к магистральным каналам E1 с возможностью выделения части пропускной способности канала (канальных интервалов) под Ethernet трафик пользователя. Устройство имеет один порт Ethernet 10/100Base-TX и два порта E1 и может использоваться как в стандартном режиме конвертера интерфейсов Ethernet - E1 (в режиме qBRIDGE-101 с резервным каналом E1), так и в режиме "drop & insert" Мультиплексора с прозрачным проключением неиспользуемых канальных интервалов с одного порта E1 на другой.
qBRIDGE-401 Инверсный мультиплексор     qBRIDGE-401 - Инверсный мультиплексор для соединения удаленных сегментов LAN через транспортные сети PDH/SDH с возможностью объединения до 4 каналов E1 для передачи Ethernet-трафика. Устройство обеспечивает работоспособность соединения в случае выхода из строя одного или нескольких каналов E1. При этом трафик Ethernet передается по оставшимся каналам. Встроенный четырехпортовый Ethernet-коммутатор обеспечивает полную поддержку функций VLAN (802.1q, 1p) и QoS для передачи разнородного мультимедийного трафика.

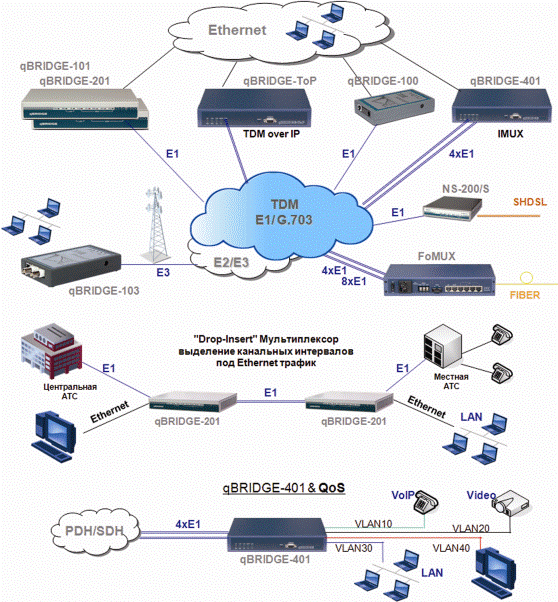

Ethernet over PDH/SDH

qBRIDGE
