qBRIDGE-ToP     Шлюз TDM over Packet / TDMoIP Gateway Brief

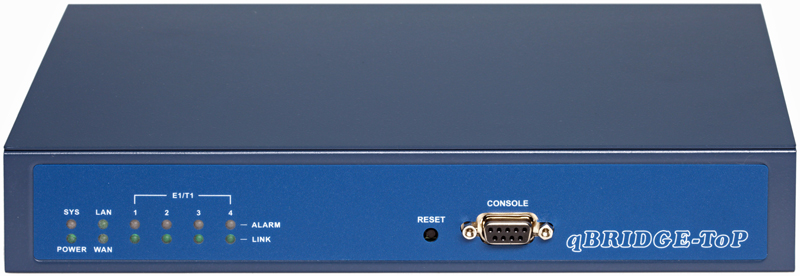

qBRIDGE-ToP

Шлюзы qBRIDGE-ToP обеспечивают полностью прозрачную передачу потоков E1 по сетям с коммутацией пакетов (Ethernet, IP, MPLS), используя проводную или беспроводную инфраструктуру сети без какого либо ухудшения качества передачи речи. Пара устройств образует прозрачный канал для подключения любого оборудования с интерфейсом Е1 (АТС, базовые станции сотовой связи).
    Локальное устройство принимает TDM поток на порт E1, конвертирует его в пакеты (TDM Over Packet) и передает их по IP сети через магистральный порт WAN. Удаленное устройство получает пакеты и конвертирует их обратно в TDM поток. Кроме этого, устройство имеет встроенный Ethernet мост (порт LAN) и может мультиплексировать Ethernet и TDM трафики пользователя в один магистральный канал для предоставления мультисервисных услуг.
    В результате получается экономичная и эффектная альтернатива традиционным TDM решениям, использующим выделенные каналы, с сохранением качества, надежности и функциональных возможностей традиционных технологий. С помощью ToP/TDMoIP шлюзов операторы имеют возможность плавно и безболезненно переходить от традиционных TDM сетей и решений к сетям с коммутацией пакетов, как стандартным, так и NGN. Фактически, увеличивается период жизни уже инсталлированного оборудования.
    В устройствах используются интегрированные решения от компании Resolute Networks (Redux). Данные решения обладают рядом преимуществ перед другими схемами:
Реализация основных функций на одном кристалле резко повышает надежность и производительность устройства
Фирменный алгоритм восстановления синхронизации ре-шает проблемы потери, повреждения и задержки пакетов
Отказ от любых алгоритмов сжатия/компрессии голосового трафика позволяет сохранить оригинальное качество речи
Для эмуляции синхронных каналов по пакетным сетям используется технология CES, разработанная и одобрен-ная рабочей группой PWE3 (IETF) и Metro Ethernet Forum

    Шлюзы имеют 1 или 4 порта Е1 и могут работать в схеме "точка-точка" или в топологии "звезда" с независимой системой синхронизации для каждого из портов E1

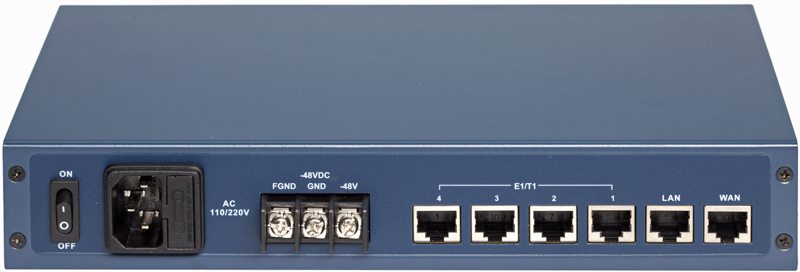

qBRIDGE-ToP

Краткие технические характеристики:
Передача TDM Over Packet
Прозрачно для данных/сигнализации
Три протокола инкапсуляции
MEF-8, SAToP, CESoPSN
Задержка при передаче E1 0,7 мсек
Синхронизация: Adaptive, Internal, Loopback, Differential
Длина пакета: макс. 1500 байт
Компенсация PDV: 1-200 мсек
Поддержка TCP, UDP, RTP, ARP, ICMP, SNMP, TFTP, Telnet
Интерфейс Е1 Framed/ Unframed
Количество портов E1: 1 / 4
Независимая система синхронизации для каждого из портов E1
Поддержка G.703/G.704/G.823/G.824
Поддержка цикловой структуры
Линейная скорость: 2048 Kbps
Электрический интерфейс: G.703
Линейный код: HDB3, AMI
Импеданс: 120 Ohm (balanced)
Уровень сигнала приемника: 0 -43 дБ
Разъем: RJ-45
Интерфейс LAN/WAN (Uplink)
Ethernet 10/100Base-TX (RJ-45)
Поддержка IEEE 802.3/802.3u
Автоопределение скорости (10/100M)
и типа кабеля (Auto-MDIX)
Регулируемый Ethernet трафик
Поддержка VLAN и QoS:
IEEE 802.1q tag-based VLAN/ 802.1p
Transparent learning bridge
Емкость таблицы МАС-адресов: 1024
Поддержка Wi-Fi Wireless LAN
IEEE 802.11b/g
Общие характеристики
Светодиодные индикаторы состояния
Локальное управление: RS-232C
Удаленное управление: Telnet, SNMP
Локальные и удаленные шлейфы
Размеры: 261x151x45 mm; Вес 2,5 Kg
Напряжение питания:
AC: ~ 100-240V; DC: -42…64V

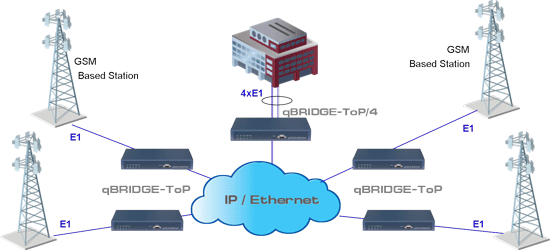

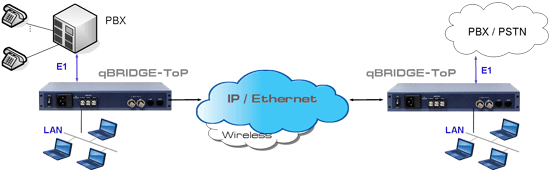

    На рисунках представлены типовые схемы применения qBRIDGE-ToP для объединения сетевой инфраструктуры разнесенных производственных или офисных площадок, включающей локальные сети и АТС через магистральную IP-сеть. Устройства могут использоваться также для подключения базовых станций сотовой связи к контроллеру и создания удаленных абонентских узлов доступа к центральному узлу сети оператора с предоставлением интегрированных услуг по передаче голоса и данных.
    Технические параметры устройства, в том числе оригинальный алгоритм восстановления синхронизации, обеспечивают необходимое качество услуг, высокую производительность и надежность. Важным достоинством устройства является устойчивая работа через линии радио-Ethernet и беспроводные IP-сети (Wi-Fi Wireless LAN).
qB-ToP appl_1

qB-ToP appl_2

Информация для заказа
МоделиАртикулХарактеристики
qBRIDGE-ToP36TOP120Шлюз TDMoIP: 1xE1, 2 x Ethernet (LAN/WAN), Console, 220VAC/ -42-64VDC
qBRIDGE-ToP/436TOP420Снят с производства
