VDSL2 конвертеры  qBRIDGE-307b PoE / qBRIDGE-307b PoL
Удлинитель сегмента Ethernet 10/100Base-TX + PoE 802.3at

Сняты с производства
Brief
Ethernet Extender
Промышленные конвертеры VDSL2 qBRIDGE-307b PoE

  VDSL2 конвертеры qBRIDGE-307b PoE и qBRIDGE-307b PoL предназначены для организации систем IP-видеонаблюдения и передачи цифровой видео-информации с удаленных на расстояния более 100 м IP-видеокамер по коаксиальному кабелю или витой паре. Кроме передачи данных, эта пара конвертеров позволяет подавать питание по линии связи на удаленные видеокамеры.
  При работе в таком режиме (Remote Power) питание 48-57VDC подается только на один центральный (CO) конвертер, который, в свою очередь обеспечивает подачу питания напряжением 96 Вольт на линию VDSL при обнаружении подключенного удаленного (CPE) конвертера. На другом конце линии конвертер CPE использует это питание для собственного потребления и обеспечивает питаним по технологии PoE PSE подключенные к Ethernet портам видеокамеры в соответствии со стандартом IEEE 802.3at. Максимальная мощность (PoE бюджет), доступная для 4-х подключаемых устройств в этом режиме, не превышает 30 Вт. Для увеличения PoE бюджета до 120 Вт следует использовать режим работы Local Power. В этом случае локальное питание 48-57VDC подается на каждый конвертер отдельно.
  Видеокамеры с поддержкой PoE подключаются к CPE конвертеру qBRIDGE-307b PoE. В качестве CO конвертера можно использовать qBRIDGE-307b PoL, который поддерживает оба режима подачи питания (Remote Power/Local Power), или недорогой конвертер qBRIDGE-307m только в режиме локального питания.
  Конвертеры имеют четыре порта Ethernet 10/100Base-TX и линейный порт VDSL2, выполненный в виде BNC разъема для подключения к коаксиальному кабелю и в виде терминального блока для подключения витой пары. На передней панели, кроме разъемов, расположены светодиодные индикаторы, которые информируют о наличии питания, скорости передачи, состоянии портов и DIP-переключатели. С помощью переключателей активизируются режимы локального или удаленного питания, симметричной или ассиметричной передачи данных, и режим избыточного соотношения сигнал/шум в линии для обеспечения помехозащищенности. Разъем питания выполнен в виде терминального блока для основного и резервного источников питания с защитой от перегрузки и обратной полярности. Номинал питающего напряжения от 48 до 57VDC.
  Устройства предназначены для работы в жестких температурных условиях (-40°C ~ +75°C). Корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку или стену.


Соотношение дальности связи, подводимой мощности PoE и скорости передачи
на кабеле с диаметром жилы 0.5 мм (24AWG)
Длина линии   ( м ) 300 400 600 800 1000 1200
PoE бюджет / Скорость Mbps 30W / 100 20W / 90 15W / 65 7W / 45 5W / 35 4W / 20

Основные технические характеристики :
Интерфейсы и функции
4 Ethernet 10/100Base-TX с поддержкой PoE (CPE)
IEEE 802.3/802.3u/802.3x/802.3at
Поддержка Autonegotiation & Auto-MDIX
Поддержка IEEE 802.3at (PoE auto detection)
Мощность на порту PoE 5/15/30 W
VDSL2: ITU-T 993.2; Поддержка профилей 17a/30a
Скорость до 100 Мбит/с; Длина линии до 1.2 км
Режимы локального или удаленного питания
Симметричный и ассиметричный режимы
VDSL2 порт: BNC разъем + терминальный блок
Общие характеристики
Светодиодные индикаторы состояния
DIP-переключатели выбора режима
Питание резервируемое: 48~57VDC
Защита цепей питания по току и напряжению
Защита от обратной полярности питания
Рабочая температура: -40°C ~ +75°C
Влажность: 10 ~ 95 % без конденсации
Корпус с креплением на DIN рейку или на стену
Размеры: 135x108x62 мм; Степень защиты IP30
Гарантия: до 3 лет

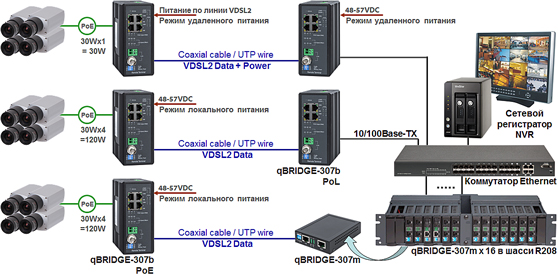

Варианты подключения

IP-камеры через VDSL2

Информация для заказа
МоделиАртикулХарактеристики
qBRIDGE-307b PoE34VDP307VDSL2 конвертер: 4 LAN PoE (CPE), BNC, профили 17a/30a, -40~75°C
qBRIDGE-307b PoL34VDL307VDSL2 конвертер: 4 LAN PoE (CO), BNC, профили 17a/30a, -40~75°C
qBRIDGE-307m34VDM307VDSL2 конвертер: 1 LAN, профили 17a/30a, БП 12V/1А, 0~55°C
