NIS-3200-205GS промышленный коммутатор
4 10/100/1000Base-T + 1 SFP/1G + 1 TP/SFP Combo |
Brief |
Промышленный коммутатор NIS-3200-205GS имеет 4 порта Ethernet 10/100/1000Base-T, один оптический порт для установки SFP модулей 100/1000М
и один гигабитный комбинированный порт TP/SFP Combo.
Устройство обеспечивает неблокирующую многовходовую коммутацию и передачу значительных массивов данных с пропускной способностью 12 Гбит/с.
Медные порты 10/100/1000Base-T поддерживают дуплексный и полудуплексный режимы работы,
автоматическое определение скорости и типа кабеля (Auto-MDIX). Оптические порты 100/1000Base-X выполнены в виде
слотов для установки SFP модулей 1.25 Gbps или 155 Mbps, которые подключаются к одномодовому или многомодовому оптическому кабелю.
Можно использовать любые Industrial
(с расширенным диапазоном температуры эксплуатации) SFP модули.
Наличие двух оптических портов позволяет применять коммутатор для
систем с большим количеством узлов с использованием сетевой топологии "Цепь" или "Звезда".
На передней панели, кроме разъемов, расположены светодиодные индикаторы, которые информируют о наличии питания,
состоянии портов и DIP-переключатели выбора скорости передачи по оптическим портам 100/1000Mbps.
Система питания с двойным резервированием (два источника можно подключить на терминальный блок).
Диапазон питающего напряжения 12-48VDC обеспечивает гибкость при выборе источников.
Потребляемая мощность устройства не более 6 Вт.
На терминальный блок выведен релейный контакт аварийной сигнализации 1A@24V.
Коммутатор предназначен для работы в жестких температурных условиях (-40°C~+75°C).
Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку.
Коммутатор защищен от неблагоприятных факторов окружающей среды, имеет высокую виброустойчивость и ударопрочность в соответствии с требованиями стандартов.
Для уличного размещения оборудования необходимо использовать монтажные шкафы
или уличные Узлы Доступа с креплением на стену или на столбах и мачтах. Помимо коммутационного оборудования (коммутаторов)
внутри шкафа размещается вспомогательное оборудование: оптический кросс, промышленные источники питания или системы бесперебойного питания с аккумулятором,
грозозащита, нагреватель с регулятором температуры, различные датчики
|
Основные технические характеристики :
| Интерфейсы |
| 4 Ethernet 10/100/1000Base-T, разъем RJ45 |
| 1 Ethernet 100/1000Base-X SFP слот |
| 1 Ethernet Gigabit TP/SFP Combo |
| Поддерживаемые протоколы и функции |
| Поддержка IEEE 802.3/802.3u/802.3ab/802.3z |
| IEEE 802.3x Flow Control в режиме Full duplex
и Back Pressure в режиме Half duplex |
| Поддержка Autonegotiation & Auto-MDIX |
| 8K MAC-адресов, 1Mbit буфер памяти |
| Switch Fabric 12Gbps, Jumbo Frame 9Kb |
|
| Общие характеристики |
| Светодиодные индикаторы состояния |
| DIP-переключатели выбора режимов |
| Питание: 12 ~ 48VDC с резервированием |
| Защита от перегрузки и переполюсовки |
| Релейный контакт аварийной сигнализации |
| Потребляемая мощность (без SFP) 6W |
| Рабочая температура: -40°C ~ +75°C |
| Корпус: защита IP30, монтаж на DIN-рейку |
| Размеры, вес: 142 x 105 x 37 мм; 410г |
| Гарантия: до 5 лет |
|

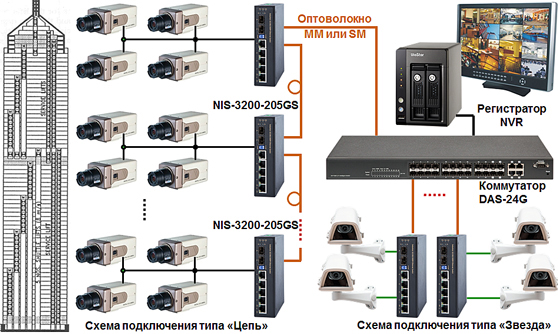

Варианты подключения
| Информация для заказа |
| Модели | Артикул | Характеристики |
| NIS-3200-205GS | 64G5SFP2 | 4 10/100/1000Base-T + 1 SFP/1G + 1 TP/SFP Combo, 12~48VDC |
| Источники питания на DIN-рейку для NIS-3200-205GS |
| AD1024-12F | | Выход 12V/2A/24W, -40 ~ +70°C, монтаж на DIN-рейку, стену |
| AD1024-24F | | Выход 24V/1A/24W, -40 ~ +70°C, монтаж на DIN-рейку, стену |
