NIS-3200-206GS промышленный коммутатор
6 10/100/1000Base-T + 2 100/1000M SFP слота
Снят с производства · Замена на NIS-3200-208GS |
Brief |
Полностью гигабитный промышленный коммутатор NIS-3200-206GS имеет 6 портов Ethernet 10/100/1000Base-T и два слота для установки
SFP модулей 100/1000M и отлично подходит для построения узлов сетей IP-видеонаблюдения с использованием мегапиксельных IP-видеокамер самого высокого разрешения.
Устройство обеспечивает неблокирующую многовходовую коммутацию и передачу значительных массивов данных с пропускной способностью до 16 Гбит/с.
Медные порты 10/100/1000Base-T поддерживают дуплексный и полудуплексный режимы работы,
автоматическое определение скорости и типа кабеля (Auto-MDIX).
Оптические порты выполнены в виде слотов для установки SFP модулей.
Можно использовать любые промышленные (Industrial) SFP модули,
способные работать на скорости 155Мбит/c или 1.25Гбит/с. Скорость работы SFP слотов выбирается автоматически.
Дальность связи, тип и количество оптических волокон влияют на выбор только модели устанавливаемого SFP модуля, но не модели самого коммутатора.
Наличие двух гигабитных Uplink портов позволяет применять коммутатор при построении
систем с большим количеством узлов с использованием сетевой топологии "Цепь" или "Звезда".

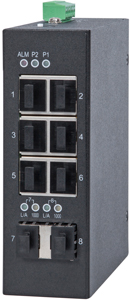

На передней панели, кроме разъемов, расположены светодиодные индикаторы, которые информируют о наличии питания и состоянии портов.
Коммутатор имеет систему питания с двойным резервированием.
Диапазон питающего напряжения 12-58VDC. Потребляемая мощность устройства не более 8,5 Вт.
На терминальный блок выведен релейный контакт аварийной сигнализации 1A@24V.
Коммутатор предназначен для работы в жестких температурных условиях (-40°C~+75°C).
Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку.
Коммутатор защищен от неблагоприятных факторов окружающей среды, имеет высокую виброустойчивость и ударопрочность в соответствии с требованиями стандартов.
Для уличного размещения оборудования необходимо использовать монтажные шкафы
или уличные Узлы Доступа с креплением на стену или на столбах и мачтах. Помимо коммутационного оборудования (коммутаторов)
внутри шкафа размещается вспомогательное оборудование: оптический кросс, промышленные источники питания или системы бесперебойного питания с аккумулятором,
грозозащита, нагреватель с регулятором температуры, различные датчики
|
Основные технические характеристики :
| Интерфейсы |
| 6 Ethernet 10/100/1000Base-T, разъем RJ45 |
| 2 Ethernet 100/1000Base-X SFP слота |
| Поддержка SFP модулей 1,25Gbps / 155Mbps |
| Поддерживаемые протоколы и функции |
| Поддержка IEEE 802.3/802.3u/802.3ab/802.3z |
| IEEE 802.3x Flow Control в режиме Full duplex
и Back Pressure в режиме Half duplex |
| Поддержка Autonegotiation & Auto-MDIX |
| 8K MAC-адресов, 1Mbit буфер памяти |
| Switch Fabric 16Gbps, Jumbo Frame 9Kb |
|
| Общие характеристики |
| Светодиодные индикаторы состояния |
| DIP-переключатели выбора режимов |
| Питание: 12 ~ 58VDC с резервированием |
| Защита от перегрузки и переполюсовки |
| Релейный контакт аварийной сигнализации |
| Потребляемая мощность 8,5W (без SFP) |
| Рабочая температура: -40°C ~ +75°C |
| Корпус: защита IP30, монтаж на DIN-рейку |
| Размеры, вес: 118 x 97 x 39 мм; 440г |
| Гарантия: до 5 лет |
|
Варианты подключения
| Информация для заказа |
| Модели | Артикул | Характеристики |
| NIS-3200-206GS | 64G6SFP2 | 6 10/100/1000Base-T + 2 100/1000M SFP слота, 12~58VDC, -40~75°C |
| Источники питания на DIN-рейку для NIS-3200-206GS |
| AD1024-12F | | Выход 12V/2A/24W, -40 ~ +70°C, монтаж на DIN-рейку, стену |
| AD1024-24F | | Выход 24V/1A/24W, -40 ~ +70°C, монтаж на DIN-рейку, стену |
| Источники питания | SFP модули | Аксессуары |
