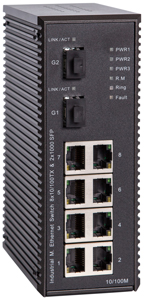

NIS-3500-2208CE  промышленный  L2 коммутатор
8 10/100Base-TX + 2 100/1000M SFP слота
Снят с производства  ·  Замена NIS-3500-2307CE/-2206GE/-2408GE
Brief
Промышленный коммутатор NIS-3500-2208CE /Industrial Switch NIS-3500-2208CE

  Управляемый L2 коммутатор Ethernet NIS-3500-2208CE является надежными и высокопроизводительными промышленным коммутатором для многолетней безотказной работы в интеллектуальных системах передачи информации для промышленной автоматизации и видеонаблюдения. Несмотря на то что устройства предназначены для эксплуатации в жестких промышленных условиях и в широком диапазоне температур, это "умные" коммутаторы 2-го уровня с богатым программным обеспечением. Благодаря возможностям настройки различных параметров и поддержки широкого функционала (VLAN, QoS, IGMP, GVRP, Security, STP, RSTP, X-Ring, ....), устройства позволяют управлять нагрузкой, полностью контролировать трафик, отслеживать состояние портов и цепей питания, восстанавливать функционирование системы при обрывах кабеля или выходе из строя промежуточных узлов.
  Коммутатор имеет 8 портов Ethernet 10/100Base-TX и два оптических SFP порта для подключения к магистрали. Магистральные порты могут работать со скоростью 100/1000M, в зависимости от модели установленного в слот SFP модуля. При этом дальность связи, тип и количество оптических волокон влияют на выбор только модели устанавливаемого SFP модуля, но не модели самого коммутатора. Можно использовать любые Industrial SFP модули. Наличие двух гигабитных магистральных портов позволяет создавать территориально распределенные системы с большим количеством последовательно включенных в цепь коммутаторов.
  Можно выделить главные преимущества управляемых коммутаторов серии NIS-3500, а именно, повышение надежности сети путем резервирования соединения с использованием кольцевой топологии (X-Ring) и снижение нагрузки на сеть (использование IGMP Snooping), при которой данные в сети доставляются от источника только тем адресатам, которым они необходимы.
Уличные узлы доступа nsBox  Коммутатор NIS-3500-2208CE предназначен для работы в жестких температурных условиях (-40~+75°C). Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку. Устройства обеспечивают защиту от неблагоприятных факторов окружающей среды, имеют высокую виброустойчивость и ударопрочность в соответствие требованиям стандартов. Настройка и управление осуществляются через CLI, Web-интерфейс, Telnet, SNMP.
  Для уличного размещения оборудования необходимо использовать металлические, вандалозащитные монтажные шкафы NSBox с креплением на стену или на уличных столбах и мачтах. Помимо коммутатора внутри шкафа размещаются: оптический кросс, промышленные источники питания (с аккумулятором или без аккумулятора), грозозащита, нагреватель с регулятором температуры, различные датчики.

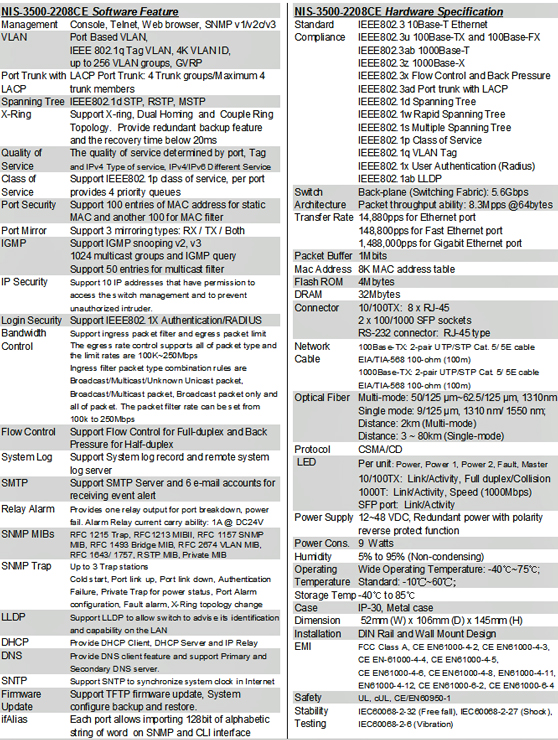

Основные технические характеристики :
Интерфейсы/производительность
8 x 10/100Base-TX портов RJ-45
2 x 100/1000M SFP слота
Консольный порт RS-232C
Поддержка IEEE 802.3/ 802.3u/ 802.3ab
IEEE 802.3x Flow Control в режиме Full duplex
 и Back Pressure в режиме Half duplex
Автоопределение скорости и типа кабеля
8 K MAC-адресов, 1 Mbits буфер памяти
Switch Fabric: 5.6Gbps
Switch Throughput: 8.3Mpps
Поддерживаемые протоколы и функции
VLAN: Port-based, 802.1q Tag/VLAN ID, GVRP
IGMP: Snooping v2/v3 & Query, multicast filter
Spanning Tree: IEEE 802.1d STP, RSTP, MSTP
Security: Port/ MAC address/ IP Security
 Login Security: IEEE 802.1x/ RADIUS
QoS (Quality of Service): IEEE 802.1p CoS
 Port Base, Tag Base, Type of Service Priority,
 4 приоритетные очереди на порт
Pro-Ring: X-Ring, Dual Homing and Couple Ring
 время автовосстановления сети 10-20 ms
Поддержка Port Trunking с LACP, Port Mirroring
Управление пропускной способностью:
 Support Rate-based and rate limiting,
 Broadcast/Multicast Packet Filter Control
SNMP Trap: ошибка аутентификации, питание,
 холодный старт, изменение топологии X-Ring,
 подключение/ отключение портв (Link Up/Down)
Общие характеристики
Управление: Web, Telnet, CLI, SNMP
Консольный порт (RS-232/ RJ-45) для управления
Питание: 12-48VDC с резервированием
Защита от перегрузки и обратной полярности
Релейный контакт аварийной сигнализации
Потребляемая мощность коммутатора 9 Вт
Корпус: защита IP30, монтаж на DIN-рейку, стену
Рабочая температура: -40°C~+75°C
Размеры, вес : 145 x 52 x 106 мм, 750г
MTBF > 250000 часов
Гарантия: до 5 лет



Информация для заказазаказать
МоделиАртикулХарактеристики
NIS-3500-2208CE65LFG3828 10/100Base-TX + 2 100/1000M SFP слота, X-Ring, -40~+75°C
Cost effective replacement   для Lantech IES-2208C-E или Advantech EKI-7659CI

     SFP модули промышленные для NIS-3500-2208CE
SFG-MM2-INM3112-02-I двухволоконный: 1310 нм, MM, LC, IND, 2 км
SFG-L01-INI3112-10-I двухволоконный: 1310 нм, SM, LC, IND, 10км
SFG-W0M/A-INC3112-M5-I одноволоконный: 1310Tx / 1550Rx, MM, SC, IND, 0,5 км
SFG-W0M/B-INC5512-M5-I одноволоконный: 1550Tx / 1310Rx, MM, SC, IND, 0,5 км
SFG-WL3/A-INC3112-03-I одноволоконный: 1310Tx / 1550Rx, SM, SC, IND, 3 км/6dB
SFG-WL3/B-INC5512-03-I одноволоконный: 1550Tx / 1310Rx, SM, SC, IND, 3 км/6dB
SFG-W02/A-INC3112-20-I одноволоконный: 1310Tx / 1550Rx, SM, SC, IND, 20 км/14dB
SFG-W02/B-INC5512-20-I одноволоконный: 1550Tx / 1310Rx, SM, SC, IND, 20 км/14dB
     Промышленные источники питания для NIS-3500-2208CE
AD1024-12F  Выход 12V/2A/24W;  -40 ~ +70°C;  монтаж на DIN-рейку, стену
AD1024-24F  Выход 24V/1A/24W;  -40 ~ +70°C;  монтаж на DIN-рейку, стену
AD1048-48FS  Выход 48V/1A/48W;  -40 ~ +70°C;  монтаж на DIN-рейку, стену
