| Устройство защиты питающих линий 220В |
NSBon-09 Brief |
| | Аксессуары NSBon-xx |
|
NSBon-09 представляют собой устройство контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Многофункциональное изделие предназначено для использования с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении и защиты от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а также от прямого и косвенного воздействия молнии. Устройство может применяться в системах электроснабжения любой конфигурации: TN-C, TN-S, TN-C-S, ТТ.
NSBon-09 состоит из одного съемного модуля, монтируемого на DIN-рейку, который прост в монтаже и обслуживании и должен устанавливаться рядом с защищаемым оборудованием. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов.

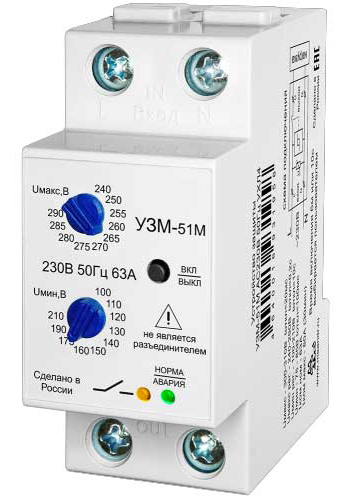

На лицевой панели изделия расположены:
• двухцветный (зелёный | красный) индикатор НОРМА | АВАРИЯ;
• двухцветный (жёлтый | красный) индикатор Включения контакта реле | Перегрев;
• кнопка ВКЛ | ВЫКЛ ручного управления;
• 2 ручки регулировки верхнего и нижнего порогов отключения.
|
Технические характеристики :
| · | Номинальное напряжение питания | Частота напряжения питания: 230В | 50Гц |
| · | Максимальное напряжение питания: 440В |
| · | Номинальный ток нагрузки АС1 (активная): 63А |
| · | Ток короткого замыкания без разрушения: 3000А |
| · | Уровень ограничения напряжения при токе помехи 100А, не более 1,2кВт |
| · | Максимальная энергия поглощения (одиночный импульс 10/1000мкс): 200Дж |
| · | Максимальный ток поглощения (одиночный импульс 8/20мкс): 6000А |
| · | Время срабатывания импульсной защиты: <25нС |
| · | Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4 или УХЛ2 |
| · | Рабочая температура (по исполнениям): -25°C~+55°C (УХЛ4) | -40°C~+55°C (УХЛ2) |
| · | Габаритные размеры: 86 x 35 x 64 мм | Масса, не более 0.3 кг |
| Информация для заказа |
| NSBon-09 | УЗМ-51М2 | Устройство защиты линий 220В от работы на повышенном или пониженном напряжении |
|
