| Ethernet трансивер - конвертер PoE |
NSBon-47 Brief |
| вход 802.3af/at/bt | выход 24V Passive PoE | Аксессуары NSBon-xx |
| > Вход RJ45 Male: 802.3af/at/bt PoE 48-56VDC |
> Выход RJ45 Female: Passive PoE 24VDC |
|

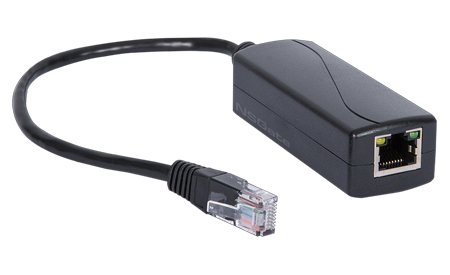

NSBon-47 - это компактный Ethernet трансивер с функцией конвертера напряжения питания 48-56VDC в 24VDC с технологией PoE.
Вход устройства можно подключать к обычному PoE коммутатору или инжектору, поддерживающему стандарты IEEE802.3af/at/bt. На выходе устройства, помимо стандартного Ethernet соединения, присутствует напряжение питания номиналом 24 В и мощностью до 24 Вт, так называемое пассивное PoE. Малогабаритное устройство легко устанавливается внутри оснащенного шкафа для использования в различных приложениях.
С помощью штыревого разъема RJ45 конвертер подключается к любому порту промышленного коммутатора, расположенному внутри узла доступа NSBox и распознается коммутатором как стандартное питаемое устройство (PD) в соответствии с PoE IEEE802.3af/at/bt.
На другой стороне конвертера находится разъем RJ45 Female для подключения различных устройств с питанием 24 В с пассивным PoE, включая видеокамеры, точки доступа и маршрутизаторы (Ubiquiti UniFi, LigoWave и т. д.). Контакты 4,5 и 7,8 разъема RJ45 Female используются для питания PoE mode B. Максимальная выходная мощность составляет 24 Вт.
NSBon-47 совместим со всеми устройствами с пассивным PoE 24 В.
|
Технические характеристики :
| · | Входное напряжение PoE: 48-56VDC (802.3af/at/bt) |
| · | Выходное напряжение PoE: 24VDC Passive PoE |
| · | PoE IN Mode A EndSpan: 1/2 and 3/6 контакты RJ45 |
| · | PoE IN Mode B MidSpan: 4/5(+), 7/8(-) контакты RJ45 |
| · | PoE OUT Mode B MidSpan: 4/5(+), 7/8(-) контакты RJ45 |
|
| · | Скорость передачи: 10/100/1000-BaseT Ethernet |
| · | Совместим с кабелем Ethernet CAT5/5e, CAT6/6a |
| · | Рабочая температура: 0°C to +50°C |
| · | Размеры (L x W x H): 100 х 22 х 22 mm |
| · | Максимальная выходная мощность: 24W |
|
| Информация для заказа |
| Модели | Артикул | Характеристики |
| NSBon-47 | PP24V24W | Ethernet трансивер - конвертер PoE. Вход 802.3af/at/bt | Выход 24V Passive PoE |

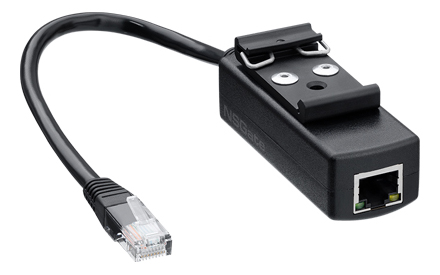

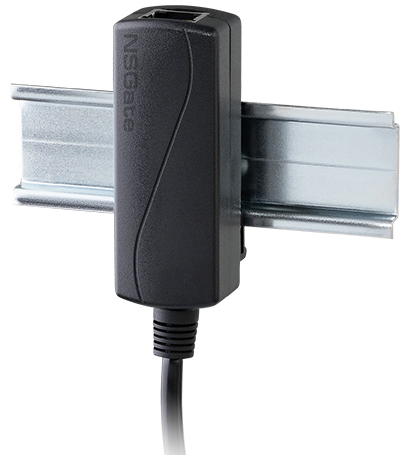

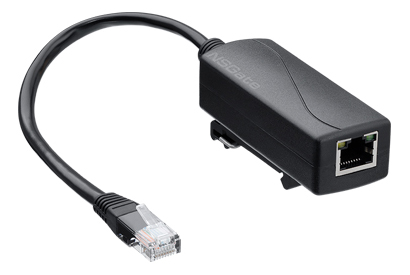

| NSBon-47d | PP24V24D | Ethernet трансивер - конвертер PoE. Вход 802.3af/at/bt | Выход 24V Passive PoE, DIN-rail |
|
