Тороидальные трансформаторы, обеспечивают преобразование переменного тока одного напряжения в другое.
Изделие представляет собой силовой однофазный понижающий трансформатор, выполненный на тороидальном сердечнике с двумя обмотками. Магнитопровод изготавливается из холоднокатаной анизотропной электротехнической стали толщиной 0,35 – 0,5 мм. Обмотки выполняются медным эмалированным проводом марки ПЭТВ-2 с теплостойкой (130°C) изоляцией.
Устройства NSBon-31 | NSBon-32 | NSBon-33 устанавливаются внутри оснащенных шкафов серии NSB-xxyy | NSC-xxyy с помощью комплектов NSBon-00
и используются для питания уличных видеокамер, в том числе поворотных. Установка осуществляется просто, без какой-либо механической доработки стенок шкафа.
|
| Технические характеристики: |
| Модели по каталогу | NSBon-31 | NSBon-32 | NSBon-33 |
| Артикул поставщика ОСМ | Т 220/24-0,10 | Т 220/24-0,16 | Т 220/24-0,25 |
| Напряжение первичной | вторичной обмотки, В | 220 | 24 | 220 | 24 | 220 | 24 |
| Мощность, ВА | 100 | 160 | 250 |
| Габаритные размеры, мм | 95х50 | 120х60 | 125х70 |
| Масса не более, кг | 1,2 | 2,1 | 3,1 |
| Климатическое исполнение: | УХЛ 3 (ГОСТ 15150). Рабочая температура: -60 ~ +40°C |
| Механические воздействия: | группа М13 (ГОСТ 17516.1) |
| |
 |
 |
| |
NSBon-31 |

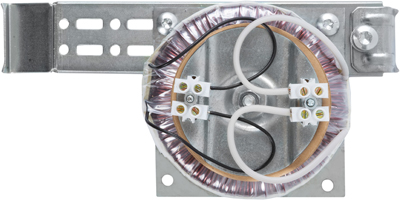

NSBon-31 + комплект NSBon-00 |
| |
 |
 |
| |

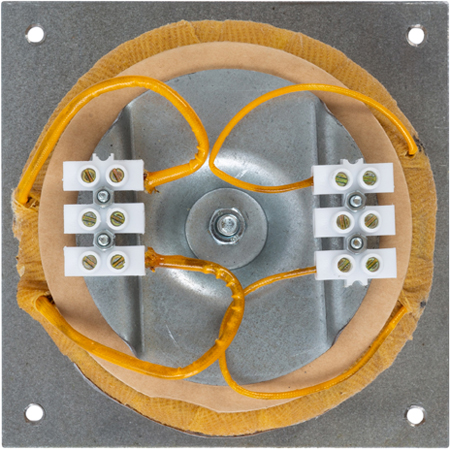

NSBon-32 |

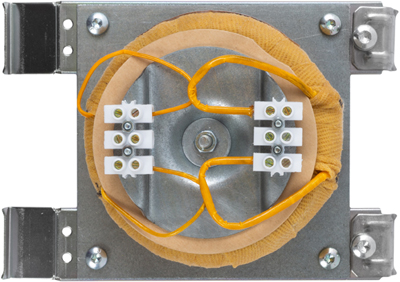

NSBon-32 + 2 комплекта NSBon-00 |
 |
 |
 |

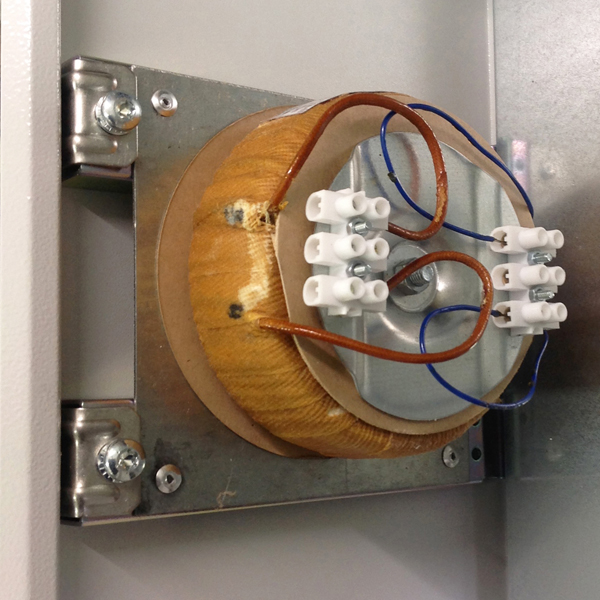

| установленный NSBon-33 |

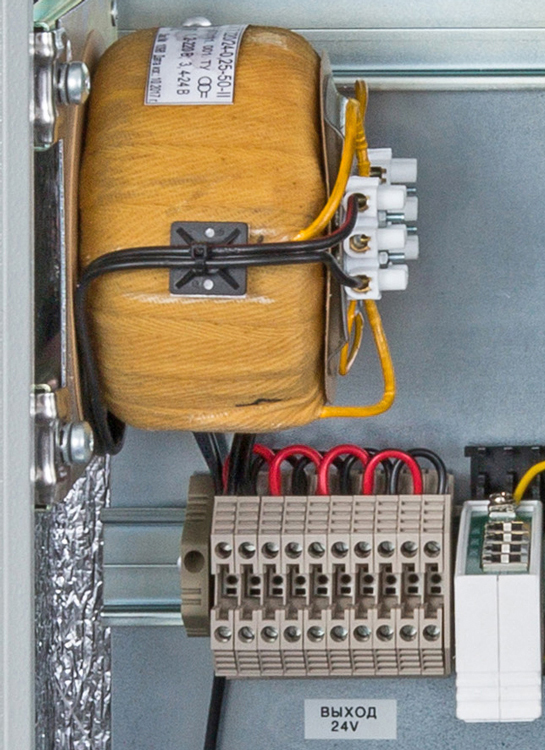

установленный NSBon-33 |

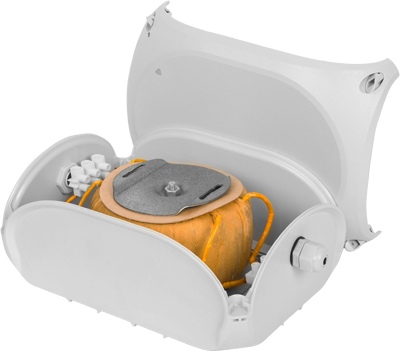

NSBon-33 в отдельном кожухе |
| Информация для заказа |
| NSBon-31 | T2202401 | Встраиваемый трансформатор питания, тороидальный ОСМ Т 220/24-0.10 кВА |
| NSBon-32 | T2202416 | Встраиваемый трансформатор питания, тороидальный ОСМ Т 220/24-0.16 кВА |
| NSBon-33 | T2202425 | Встраиваемый трансформатор питания, тороидальный ОСМ Т 220/24-0.25 кВА |
|
