Молниезащита и защита от перенапряжения портов Ethernet
NSBon-15 | NSBon-14 |
NSBon-15 Brief
Аксессуары NSBon-xx |
![](i/dot.gif)
> До 4 портов 10/100/1000Base-T | > Монтаж на DIN-рейку |

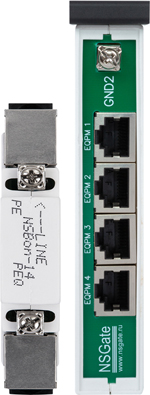

![Защита от импульсного перенапряжения для портов Ethernet](i/e/nsbon-14_15w.jpg) |
> PoE 802.3af /3at /3bt/ 60W/ 95W | > Компактный дизайн |
Устройства защиты NSBon-15 и NSBon-14 защищают любые IP-устройства
с интерфейсом Ethernet 10/100/1000Base-T от удара молнии и других
импульсных перенапряжений, таких как скачки напряжения и скачки
напряжения на сетевых кабелях. Устройства поддерживают передачу
PoE в соответствии с рекомендациями IEEE 802.3af/3at/3bt, независимо от
способа передачи, а также пассивного PoE.

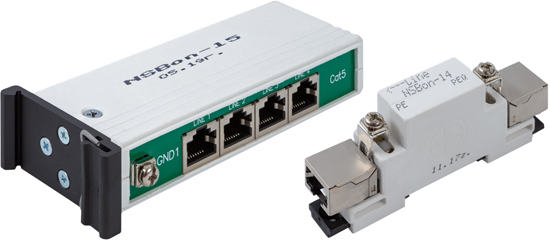

NSBon-15 имеет восемь экранированных разъемов RJ45 для подключения
четырех портов оборудования. NSBon-14 имеет два экранированных
разъема RJ45 для подключения одного порта оборудования. В конструкции
используются газоразрядные элементы для каждого провода, чтобы
защитить все восемь проводов сетевого кабеля, включая PoE. Разъемы
«Line» и «Equipment» каждого порта расположены на разных сторонах
корпуса напротив друг друга. На корпусе также есть два контакта: GND1
для подключения непосредственно к шине выравнивания потенциалов (PE)
и GND2 для подключения к точке заземления внутри монтажного шкафа.
Контакт GND1 электрически соединен с экранами разъемов «Line». Контакт
GND2 электрически соединен с экранами разъемов «Equipment». Контакты
GND1 и GND2 гальванически развязаны друг от друга.

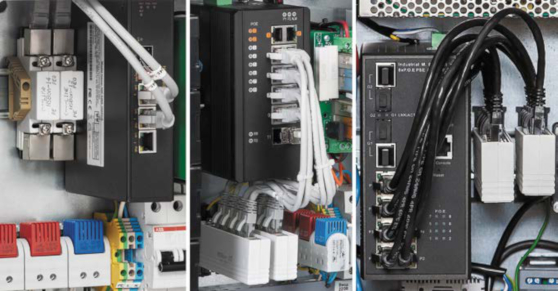

NSBox Lightning предназначены для монтажа на DIN-рейку и
устанавливаются рядом с PoE коммутатором, внутри распределительных коробок или климатических шкафов.
|
Основные технические характеристики :
![](i/dot.gif) | Макс. рабочее напряжение в линии: 60VDC |
![](i/dot.gif) | Макс. импульсный ток (8/20us) line-ground: 5 kA |
![](i/dot.gif) | Макс. импульсный ток (8/20us) line-line:1 kA |
![](i/dot.gif) | Напряжение пробоя DC line-ground: 90 V |
![](i/dot.gif) | Напряжение пробоя DC line-line: 75 V |
|
![](i/dot.gif) | До 4 портов 10/100/1000Base-T + PoE |
![](i/dot.gif) | Вход/выход: экранированные разъемы RJ45 |
![](i/dot.gif) | Монтаж: на DIN-рейку 35mm |
![](i/dot.gif) | Рабочая температура: от -40 дo +70°C |
![](i/dot.gif) | Размеры: 115х56х40mm (NSBon-15) |
|
Информация для заказа |
Модели | Артикул | Характеристики |
NSBon-14 | CEVP1GEP | Молниезащита и защита от перенапряжения для 1 Ethernet порта с PoE 802.3af/3at/3bt, 1 патч-корд, монтаж на DIN-рейку, indoor |
NSBon-15 | CEVP4GEP | Молниезащита и защита от перенапряжения для 4 Ethernet портов с PoE 802.3af/3at/3bt, 4 патч-корда, монтаж на DIN-рейку, indoor |
|
