qBRIDGE-201   Мультиплексор Drop-Insert
Вставки/ выделения канала Ethernet в потоке E1
Brief  |  Manual

qBRIDGE-201

    qBRIDGE-201 представляет собой устройство доступа к каналам E1 с возможностью выделения части пропускной способности канала (канальных интервалов) под Ethernet трафик пользователя. Устройство имеет один порт Ethernet и два порта E1 и может использоваться как в стандартном режиме конвертера интерфейсов Ethernet в E1, так и в режиме мультиплексора "Drop-Insert" (выделения-вставки данных) с прозрачным проключением неиспользуемых тайм-слотов с одного порта E1 на другой.

    В режиме конвертера интерфейсов устройство служит для соединения удаленных сегментов LAN через стандартный канал E1 (Framed/ Unframed) с интерфейсом G.703. В этом режиме qBRIDGE-201 поддерживает все функции устройства qBRIDGE-101 с дополнительной возможностью использова-ния второго порта E1 в качестве резервного канала.

  В режиме "Drop-Insert" мультиплексор принимает поток E1 в первый порт, вставляет в заранее заданные тайм-слоты данные с порта Ethernet и выдает объединенный поток во второй порт E1. Ethernet трафик может занимать любое количество тайм-слотов. В данном режиме устройство можно использовать для различных приложений:

"врезка" дополнительного канала данных в свободные тайм-слоты потока E1
управление и контроль (по Telnet, SNMP) удаленного технологического оборудования

  Аппаратные средства (реле) обеспечивают транзитное проключение потока Е1 с одного порта на другой при выключении или сбое питания, сохраняя целостность канала Е1 между внешними устройствами.

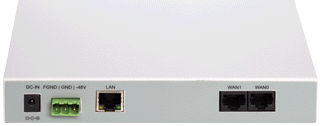

qBRIDGE-201

Краткие технические характеристики:
Интерфейс LAN
1 порт Ethernet 10/100Base-TX
Поддержка IEEE 802.3/802.3u
Поддержка IEEE 802.3x flow control
Autonegotiation & Auto-MDIX
Режим "Bridge connection"
Инкапсуляция Ethernet в HDLC
Прозрачный режим для VLAN пакетов
IEEE 802.1D transparent learning bridge
Емкость таблицы МАС-адресов: 256
Filtering and Forwarding: 90,000 pps
Буфер кадров (Frame Buffer): 340
Интерфейс Е1 Framed/ Unframed
Электрический интерфейс: G.703
Скорость передачи:
64-2048 Kbps с шагом 64 Kbps
Режим работы: дуплексный
Линейный код: HDB3
Импеданс: 120 Ohm Balanced
Допустимое дрожание частоты:
ITU-T G.823
Допустимое затухание сигнала:
43 дБ (1024 кГц)
Cинхронизация: внутренняя/внешняя
Режим fractional E1
Автоматическая передача признака аварии
Режим удаленного шлейфа
Общие характеристики
DIP переключатели для настройки
Светодиодные индикаторы состояния
Энергопитание: AC адаптер 9V/1А,
DC питание 36-72 V
Потребляемая мощность: 6 Вт
Размеры: 182x140x30 мм (металл)
Вес: 0,6 Kg

Информация для заказа
МоделиАртикулХарактеристики
qBRIDGE-20136BEU201Мультиплексор "Drop & Insert": E1 + LAN в порт E1 (framed), 220VAC
qBRIDGE-201-DC36BED201Мультиплексор "Drop & Insert": E1 + LAN в порт E1 , 220VAC/ -36-72VDC
qBRIDGE-201-R36BER201Мультиплексор "Drop & Insert": E1 + LAN в порт E1 (framed), -36-72VDC, 19"

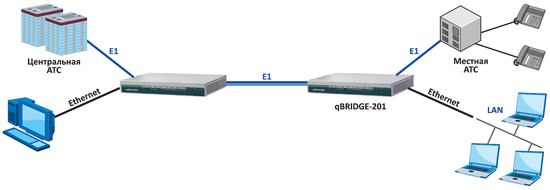

qBRIDGE-201 appl
"Врезка" канала данных в свободные тайм-слоты потока E1


qBRIDGE qBRIDGE
