qBRIDGE-308   VDSL2 модем     Ethernet Extender
Снят с производства  ·  Замена на qBRIDGE-307m
Brief

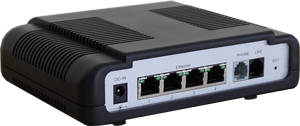

VDSL2 модем qBRIDGE-308
   qBRIDGE-308 представляет собой высокоскоростной модем, предназначенный для подключения удаленных IP-устройств посредством технологии VDSL2 по одной медной телефонной линии. Устройство позволяют получить соединение на скорости от 100 до 80 Mbps при длине линии до 300 м. Максимальная длина линии при диаметре жилы 0.5 мм составляет 1700 м. Соотношение скорости передачи и дальности связи приведено в таблице. Для соединений по схеме "точка-точка" достаточно установить на одном устройстве режим ведомого а на другом - ведущего.
   Устройство содержит встроенный коммутатор Ethernet с поддержкой VLAN (Port/Tag-based), Firewall и QoS (качество обслуживания). Настройка и обновление ПО выполняются при помощи WEB-интерфейса.
   Модем имеет один линейный порт VDSL2 и четыре порта Ethernet. Светодиодные индикаторы показывают состояние портов и работоспособность устройства. Предусмотрен выбор специальных режимов: обеспечения защиты от импульсных помех длительностью до 250 мкс, режим минимальной задержки пакетов и режим избыточного соотношения сигнал/шум в линии для обеспечения помехозащищенности.
   Модель qBRIDGE-308s содержит встроенный сплиттер для телефонной линии и имеет дополнительный порт Phone. Дело в том, что для работы VDSL2 используется диапазон частот, не пересекающийся с диапазоном тональной частоты, что позволяет одновременно использовать эти же пары проводов для предоставления услуг традиционной телефонной связи. Для этого необходимо на одной стороне подключить порт Phone к телефонному аппарату, а на другой стороне подключить порт Phone к ТФОП или внутренней линии УАТС.
   Технология VDSL2 предназначена, в первую очередь, для объединения территориально разнесенных участков LAN, расстояние между которыми уже не позволяет использовать Ethernet на витой паре, но требуется высокая скорость передачи данных, например, от 10 до 100 Mbps. Если расстояние между сегментами LAN от 300 до 1700 м, и между ними имеется хотя бы одна телефонная пара, то, установив два VDSL2 модема, вы получите тот же самый Ethernet 10/100 Mbps при сравнительно низких затратах.

Краткие технические характеристики:
Интерфейс LAN
IEEE 802.3/802.3u/802.3x flow control
Встроенный коммутатор (Web smart)
4 x Ethernet 10/100Base-TX
Автоопределение скорости
и типа кабеля (Auto-MDIX)
Поддержка Half/Full duplex
Возможность ограничения скорости
Интерфейс VDSL2
Поддержка ITU-T 993.2 Annex A/B/C
Поддержка профилей 8, 12a-b, 17a
Ассиметричный (Band Plan 998) и
Симметричный (Plan 997) режимы
Скорость до 100/85 Мбит/с
Максимальная длина линии 1.7 км
Линейный код: DMT
Настройка SNR Margin: 6dB или 9dB
Помехозащищенные режимы
Встроенный POTS сплиттер для qBRIDGE-308s
VLAN & QoS
Port-Based/ IEEE 802.1q Tagged VLAN
До 16 VLAN
Классификация трафика: Port based, Tag based, TOS/DSCP, TCP/UDP
Strictly Priority, Weight-Round-Robin
4 очереди кадров
MAC/IP/Port-фильтр;  IP-firewall
Общие характеристики
WEB-интерфейс для настройки
Отдельный VLAN для управления
Светодиодные индикаторы
Энергопитание: адаптер 12V/ 1А
Потребляемая мощность: < 9 Вт
Рабочая температура: 0 ~ +55°C

Соотношение скорости передачи и дальности связи на кабеле с диаметром жилы 0.5 мм
Ассиметричный режим
Длина линии   ( м ) 150 300 500 800 1000 1300 1500 1650
Скорость Mbps   (Down / UP) 100 / 87 87 / 74 75 / 62 44 / 28 39 / 13 28 / 6 26 / 3 22 / 1
Симметричный режим
Длина линии   ( м ) 150 300 500 800 1000 1300 1500 1650
Скорость Mbps   (Down / UP) 98 / 91 83 / 80 72 / 62 43 / 27 33 / 18 23 / 9 20 / 5 18 / 4

Информация для заказа заказать
МоделиАртикулХарактеристики
qBRIDGE-30834VDC308VDSL2 конвертер: 4 LAN, VLAN, QoS, Web-интерфейс, по витой паре, 12V/1А

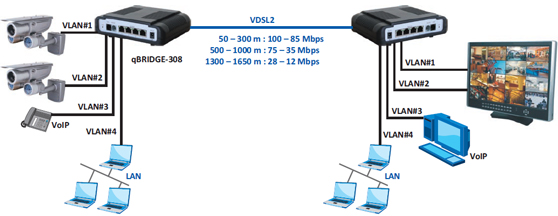

Варианты подключения
   Устройства рассчитаны на использование существующей телефонной проводки и предназначены для применения в сетях офисных зданий, предприятий, жилых домов и других видах кампусных сетей, особенно там, где требуется не только "удлинение" Ethernet, но и классификация трафика и обеспечение гарантированного качества обслуживания QoS

VDSL2 модем qBRIDGE-308 application
