SHDSL маршрутизаторы и устройства доступа серии  NS-200/S Brief

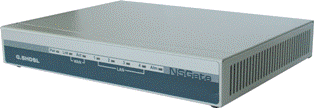

NS-200/S-ET  NS-200/S - многофункциональная (Ethernet, E1, V.35) серия устройств симметричного доступа по технологии SHDSL. Устройства предназначены для объединения удаленных сегментов LAN, для организации удаленных выносов телефонных станций по каналам E1, для обеспечения пользователям широкополосного доступа в Internet.

   Устройство NS-200/S-ET представляет собой абонентский модем/ маршрутизатор с интерфейсом Ethernet 10/100Base-TX, предназначенный для симметричного высокоскоростного подключения пользователей к Internet или корпоративной сети. На удаленной стороне можно использовать аналогичное устройство, либо SHDSL коммутатор.

   Модемы обеспечивают симметричную полнодуплексную передачу данных по одной медной витой паре на скорости до 2,3 Mbps для модели NS-200/S-ET (SHDSL).

   Устройство может использоваться в режиме IP-маршрутизатора с широким набором дополнительных функций, либо прозрачного моста с автоматическим запоминанием МАС-адресов. Для передачи трафика IP и Ethernet по линии SHDSL используется инкапсуляция в ячейки АТМ, что позволяет организовать в одном физическом соединении несколько виртуальных каналов. Поддержка гарантированного качества услуг (QoS) и формирования трафика обеспечивает устойчивую работу мультимедиа-приложений.

Основные преимущества

Поддержка VLAN: port-based и tagged-based VLAN
Поддержка PPPoE и PPPoA с аутентификацией пользователей через PAP, CHAP, MS-CHAP
Поддержка DMZ host/ Multi-DMZ/ Multi-NAT
Поддержка SNMP управления (v1/ v2)
Компактный металлический корпус
Поддержка расширенных функций Firewall (SPI-фильтр, защита от DoS-атак)

Краткие технические характеристики:
Интерфейс WAN
SHDSL: ITU-T G991.2 (Annex A, B)
Линейный код: TC PAM-16
Скорость: Nx64Kbps (N=1~36)
Поддержка PPP, АТМ
PPPoE, PPPoA, PAP, CHAP, MS-CHAP
IPoA, EoA, поддержка до 8 PVC
Поддержка UBR/CBR/VBR
VC multiplexing and SNAP/LLC
Работа в режиме Router
Поддержка протоколов:
IP/TCP/UDP/ARP/ICMP/IGMP
Static Routing, RIPv1, RIPv2
IP multicast and IGMP proxy
Поддержка NAT/ PAT
Сервер DHCP, DNS-прокси
Работа в режиме Bridge
Поддержка Spanning Tree 802.1d
VLAN (802.1p and 802.1q)
Поддержка до 128 МАС-адресов
Средства защиты
DMZ host/ Multi-DMZ/ Multi-NAT
Поддержка виртуальных серверов
Поддержка NAT firewall
Средства управления
Консольный порт / Ethernet
Menu-driven interface/ CLI/ HTTP
Telnet; SNMP v1/2
Парольная защита конфигурации
Общие характеристики
Светодиодные индикаторы
Размеры: 182 x 32 x 140 mm
Энергопитание: адаптер 9 V/ 1 А

   NS-200/S-E1 представляет собой устройство доступа (NTU), которое имеет линейный SHDSL порт для организации удаленного скоростного канала передачи данных и порт с интерфейсом G.703/E1 для подключения оборудования со стандартным трактом цифровой системы передачи E1 (ИКМ-30). Для передачи любых данных канал E1 использует две пары проводов и длина линии ограничена до нескольких сотен метров. При использовании устройства NS-200/S-E1 длина линии может быть увеличена до нескольких километров, при этом весь трафик передается по одной паре. Таким образом, устройство можно применять для организации "длинных" E1 каналов для объединения центальных или подключения удаленных телефонных станций или другого оборудования с интерфейсом G.703/E1.

   Локальное управление, конфигурация и мониторинг состояния устройства осуществляются с помощью встроенного LCD дисплея и кнопок управления или с использованием консольного порта. Электропитание- переменное напряжение ~220 В или постоянное 36 - 72 В.
    NS-200/S-V35 представляет собой устройство доступа (NTU), которое аналогично по характеристикам NS-200/S-E1 и отличается только типом интерфейса последовательного DTE порта, который может быть сконфигурирован как V.35, X.21 или V.36. Устройства NS-200/S-E1 и NS-200/S-V35 могут работать в паре на разных концах линии.

Краткие технические характеристики:
Интерфейс WAN
SHDSL: ITU-T G991.2 (Annex A, B)
Линейный код: TC PAM- 16
Скорость: Nx64Kbps (N=1 to 36)
Импеданс: 135 ohms
Framing
G.703/G.704
CRC 4 enable / disable
Framed / Unframed
Интерфейс DTE
Скорость: Nx64Kbps (N=1 to 36)
DB-25 разъем для V.35, X.21, V.36
RJ-48C для E1
Management / Loopback Tests
Конфигурация с помощью LCD дисплея и кнопок управления
Консольный порт RS-232
Local / Remote Loopback
Digital / V.54 Loopback

Информация для заказа
МоделиАртикулХарактеристики
NS-200/S-ET 30SET101SHDSL модем/ маршрутизатор с одним портом Ethernet, 2.3 Mbps
NS-200/S-V3530SNTU35SHDSL устройство доступа (NTU) с интерфейсом V35, 100-240VAC
