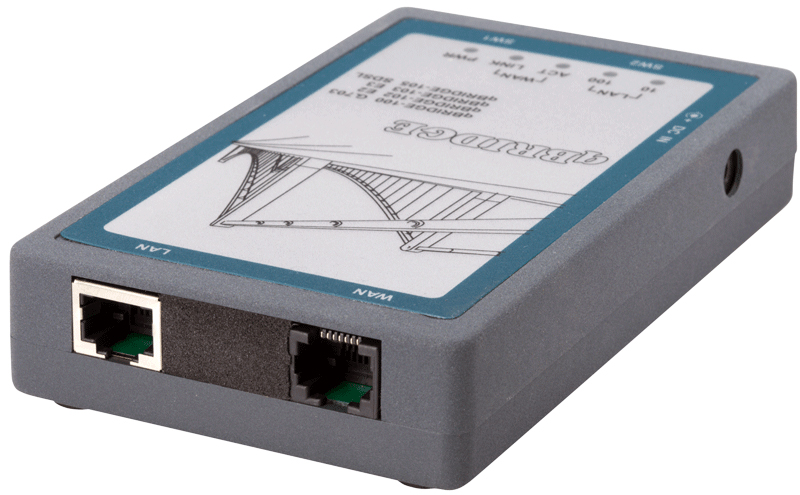

qBRIDGE-100 Конвертер Ethernet в канал E1
Снят с производства · Замена на qBRIDGE-201 |
Brief |
Manual |
qBRIDGE-100 представляет собой высокопроизводительный
конвертер/ мост, предназначенный для соединения удаленных сегментов LAN через стандартные каналы E1, работающие в режиме
передачи неструктурированного потока данных с фиксированной скоростью 2.048 Mbps (E1 Unframed),
с интерфейсом G.703.
Кроме этого, устройство можно использовать для работы на физической линии (две медные витые пары),
длина которой может достигать 1,8 км при диаметре жилы 0,5 мм.
Благодаря высокопроизводительному аппаратному ядру, конвертеры никогда не
зависают и не теряют пакетов (особенно это важно при работе с короткими пакетами).
Конвертер, работающий в режиме "Bridge connection", прозрачен для "tagged VLAN" пакетов,
имеет один порт Ethernet 10/100Base-TX
с автоопределением скорости и типа UTP кабеля, один порт E1 и ряд DIP переключателей для конфигурации,
с помощью которых осуществляется выбор следующих функций и характеристик:
| размер буфера кадров между встречными пакетами |
| установка режима фильтрации контроллера LAN |
| режима управления потоком IEEE 802.3x |
| режима работы интерфейса E1 |
| внутреннего или внешнего источника синхронизации |
qBRIDGE-100 дополняют модельный ряд популярной серии экономичных устройств доступа
qBRIDGE®, которые предназначены для соединения удаленных сегментов LAN
с использованием различных технологий.
Отличительными особенностями серии являются простота конфигурирования, высокая производительность и надежность, доступная цена.
|
Краткие технические характеристики:
| Интерфейс LAN |
| 1 порт Ethernet 10/100Base-TX |
| Поддержка IEEE 802.3/802.3u |
| Поддержка IEEE 802.3x flow control |
| Autonegotiation & Auto-MDIX |
| Режим "Bridge connection" |
| Инкапсуляция Ethernet в HDLC |
| Прозрачный режим для VLAN пакетов |
| IEEE 802.1D transparent learning bridge |
| Емкость таблицы МАС-адресов: 256 |
| Filtering and Forwarding: 90,000 pps |
| Буфер кадров (Frame Buffer): 340 |
| Интерфейс WAN : Е1 (Unframed) |
| Электрический интерфейс: G.703 |
| Скорость передачи: 2048 Kbps |
| Режим работы: дуплексный |
| Линейный код: HDB3 |
| Импеданс: 120 Ohm Balanced |
| Допустимое дрожание частоты:
ITU-T G.823 |
| Допустимое затухание сигнала:
43 дБ (1024 кГц) |
| Cинхронизация: внутренняя/внешняя |
| Общие характеристики |
| DIP переключатели для настройки |
| Светодиодные индикаторы состояния |
| Энергопитание: адаптер 9V/1А |
| Потребляемая мощность: менее 2 Вт |
| Размеры: 80x135x27 мм (пластик) |
| Вес: 0,3 Kg |
|
| Информация для заказа |  заказать |
| Модели | Артикул | Характеристики |

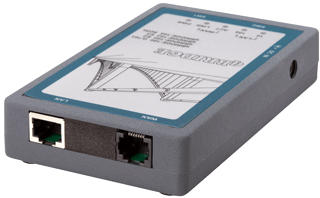

| qBRIDGE-100 | 36BEU100 | Конвертер/ мост: 1 Ethernet, 1 порт E1 (unframed), DIP switch, 220VAC |

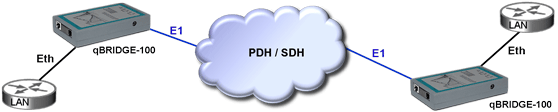

| Объединение удаленных сегментов LAN через каналы E1 |
