qBRIDGE-101 Конвертер Ethernet в канал E1
Снят с производства · Замена на qBRIDGE-201 |
Brief |
Manual |
![](i/dot.gif)
![qBRIDGE-101](i/e/qbm_s.gif)
qBRIDGE-101 представляет собой высокопроизводительный
конвертер/мост, предназначенный для соединения удаленных сегментов LAN через стандартные каналы E1, работающие в режиме
передачи как структурированного, так и неструктурированного потока данных (E1 Framed/ Unframed)
с интерфейсом G.703. Конвертер поддерживает все
функции устройства qBRIDGE-100 и обладает рядом дополнительных режимов:
![](i/dot.gif) | Скорость передачи: 64-2048 Kbps с шагом 64 Kbps |
![](i/dot.gif) | Автоматическая передача признака аварии |
![](i/dot.gif) | Режим удаленного шлейфа |
![](i/dot.gif) | Режим fractional E1 |
Кроме этого, устройство можно использовать для работы на физической линии (две медные витые пары),
длина которой может достигать 2 км, при диаметре жилы 0,5 мм.
Конвертер, работающий в режиме "Bridge connection", прозрачен для "tagged VLAN" пакетов,
имеет один порт Ethernet 10/100Base-TX
с автоопределением скорости и типа кабеля, один порт E1 и ряд DIP переключателей для конфигурации,
с помощью которых осуществляется выбор следующих функций и характеристик:
![](i/dot.gif) | размер буфера кадров между встречными пакетами |
![](i/dot.gif) | установка режима фильтрации контроллера LAN |
![](i/dot.gif) | режима управления потоком IEEE 802.3x |
![](i/dot.gif) | режима работы интерфейса E1 (Framed/ Unframed) |
![](i/dot.gif) | канальных интервалов, необходимых пользователю |
![](i/dot.gif) | уровень чувствительности приемника интерфейса E1 |
![](i/dot.gif) | режима канальной сигнализации CAS |
![](i/dot.gif) | режима управления сверхциклами CRC4 |
![](i/dot.gif) | внутреннего или внешнего источника синхронизации |
![](i/dot.gif) | параметров автоматической передачи признака аварии |
![](i/dot.gif) | октета заполнителя для вставки в свободные таймслоты |
![](i/dot.gif) | режима удаленного шлейфа |
qBRIDGE-101 дополняют модельный ряд популярной серии экономичных устройств доступа
qBRIDGE®, которые предназначены для соединения удаленных сегментов LAN
с использованием различных технологий.
Отличительными особенностями серии являются простота конфигурирования, высокая производительность и надежность, доступная цена.
|
Краткие технические характеристики:
Интерфейс LAN |
![](i/dot.gif) | 1 порт Ethernet 10/100Base-TX |
![](i/dot.gif) | Поддержка IEEE 802.3/802.3u |
![](i/dot.gif) | Поддержка IEEE 802.3x flow control |
![](i/dot.gif) | Autonegotiation & Auto-MDIX |
![](i/dot.gif) | Разъем: RJ-45 |
Режим "Bridge connection" |
![](i/dot.gif) | Инкапсуляция Ethernet в HDLC |
![](i/dot.gif) | Прозрачный режим для "tagged VLAN" |
![](i/dot.gif) | IEEE 802.1D transparent learning bridge |
![](i/dot.gif) | Емкость таблицы МАС-адресов: 256 |
![](i/dot.gif) | Filtering and Forwarding: 90,000 pps |
![](i/dot.gif) | Буфер кадров (Frame Buffer): 340 |
Интерфейс Е1 Framed/ Unframed |
![](i/dot.gif) | Электрический интерфейс: G.703 |
![](i/dot.gif) | Скорость передачи: 64-2048 Kbps с шагом 64 Kbps |
![](i/dot.gif) | Режим работы: дуплексный |
![](i/dot.gif) | Линейный код: HDB3 |
![](i/dot.gif) | Импеданс: 120 Ohm Balanced |
![](i/dot.gif) | Допустимое дрожание частоты: ITU-T G.823 |
![](i/dot.gif) | Допустимое затухание сигнала: 43 дБ (1024 кГц) |
![](i/dot.gif) | Cинхронизация: внутренняя/внешняя |
![](i/dot.gif) | Режим fractional E1 |
![](i/dot.gif) | Автоматическая передача признака аварии |
![](i/dot.gif) | Режим удаленного шлейфа |
![](i/dot.gif) | Разъем: RJ-45 |
Общие характеристики |
![](i/dot.gif) | DIP переключатели для настройки |
![](i/dot.gif) | Светодиодные индикаторы состояния |
![](i/dot.gif) | Энергопитание: адаптер 9V/1А, DC питание 36-72 V |
![](i/dot.gif) | Потребляемая мощность: менее 3 Вт |
![](i/dot.gif) | Размеры: 182x140x30 мм (металл) |
![](i/dot.gif) | Вес: 0,6 Kg |
|
Информация для заказа | заказать |
Модели | Артикул | Характеристики |
qBRIDGE-101 | 36BEU101 | Конвертер/ мост: 1 Ethernet, 1 порт E1 (framed/unframed), DIP switch, 220VAC |

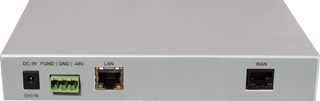

qBRIDGE-101-DC | 36BED101 | Конвертер/ мост: 1 Ethernet, 1 порт E1 (framed/unframed), 220VAC/ -36-72VDC |
qBRIDGE-101-R | 36BER101 | Конвертер/ мост: 1 Ethernet, 1 порт E1 (framed/unframed), -36-72VDC, 19" |

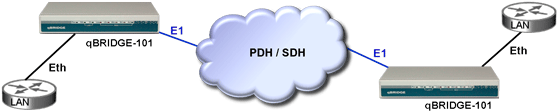

Объединение удаленных сегментов LAN через каналы FE1 |
