qBRIDGE-103 Конвертер Ethernet 10/100Base-TX в канал E3
qBRIDGE-102 Конвертер Ethernet 10/100Base-TX в канал E2
Сняты с производства
|
Brief |
Manual |

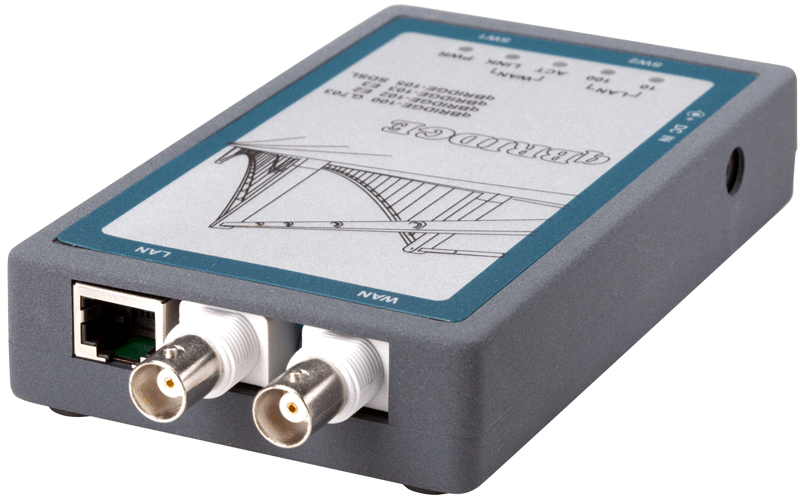

qBRIDGE-103 представляет собой высокопроизводительный конвертер/ мост, предназначенный для соединения
удаленных сегментов LAN через стандартные каналы E3, работающие в
режиме передачи неструктурированного потока данных с фиксированной скоростью 34368 Kbps (E3 Unframed),
с интерфейсом G.703.
qBRIDGE-102 представляет собой высокопроизводительный конвертер/ мост, предназначенный для соединения
удален-ных сегментов LAN через стандартные каналы E2 в
режиме неструктурированного потока с фиксированной скоростью 8448 Kbps (E2 Unframed),
с интерфейсом G.703.
Кроме этого, устройства можно использовать для работы на физической линии.
Максимальная длина линии (два 75 Ом коаксиальных кабеля) может достигать более 400м.
Конвертеры, работающие в режиме "Bridge connection", имеют один порт Ethernet 10/100Base-TX с автоопределением скорости и типа UTP кабеля,
один порт E3 (E2) и шестнадцать DIP переключателей для конфигурации буфера кадров, установки режима фильтрации,
управления потоком IEEE 802.3x, выбора источника синхронизации, настройки эквалайзера в зависимости от длины
коаксиального кабеля и установки различных отладочных режимов для портов E3 (E2).
Устройство прозрачно для "tagged VLAN" пакетов.
В устройствах реализован ряд отладочных режимов для предварительной настройки конвертеров:
| Режим удаленного и внутреннего шлейфов |
| Передача и Прием сигнала AIS |
Мультиплексор qBRIDGE-102-LE предназначен для объединения и одновременной передачи 4-х независимых первичных
цифровых потоков Е1 совместно с Ethernet-10BASE-T
в один вторичный цифровой поток Е2 со скоростью передачи данных 8448 Kbps.
Трафик Ethernet передается в цифровом потоке Е2 методом "вытеснения", т.е. занимает свободное
место неиспользуемых потоков Е1. Минимальная скорость передачи Ethernet составляет 9,6 Kbps,
максимальная - 8,5 Mbps.
Мультиплексор выполнен в корпусе высотой 1U для монтажа в стандартную 19" стойку.
|
Краткие технические характеристики:
| Интерфейс LAN |
| 1 порт Ethernet 10/100Base-TX |
| Поддержка IEEE 802.3/802.3u |
| Поддержка IEEE 802.3x flow control |
| Autonegotiation & Auto-MDIX |
| Half/ Full duplex (10/100-20/200M) |
| Режим "Bridge connection" |
| Инкапсуляция Ethernet в HDLC |
| Прозрачный режим для VLAN пакетов |
| Протоколы моста:
Transparent MAC Bridging
Spanning Tree (802.1d) |
| Емкость таблицы МАС-адресов: 256 |
| Filtering and Forwarding: 90,000 pps |
| Буфер кадров (Frame Buffer): 340 |
| Разъем: RJ-45 |
| Интерфейс WAN: Е3/E2 Unframed |
| Электрический интерфейс: G.703 |
| Скорость передачи:
34368 Kbps 0,005% (qBRIDGE-103)
8448 Kbps 0,005% (qBRIDGE-102) |
| Режим работы: дуплексный |
| Линейный код: HDB3 |
| Импеданс: 75 Ohm Unbalanced |
| Допустимое дрожание частоты:
согласно ITU-T G.823 |
| Допустимое затухание сигнала:
14 дБ (17184 кГц) qBRIDGE-103
6.8 дБ (4224 кГц) qBRIDGE-102 |
| Cинхронизация: внутренняя/внешняя |
| Физическая линия связи:
два коаксиальных кабеля (75 Ohm) |
| Разъем: 2 x BNC |
| Общие характеристики |
| DIP переключатели для настройки |
| Светодиодные индикаторы состояния |
| Энергопитание: адаптер 9V/1А |
| Размеры: 80 x 152 x 27 mm |
|
| Информация для заказа |  заказать |
| Модели | Артикул | Характеристики |
| qBRIDGE-102 | 36BEU102 | Конвертер/ мост: 1 Ethernet, 1 порт E2 (unframed), DIP switch, 220VAC |
| qBRIDGE-103 | 36BEU103 | Конвертер/ мост: 1 Ethernet, 1 порт E3 (unframed), DIP switch, 220VAC |

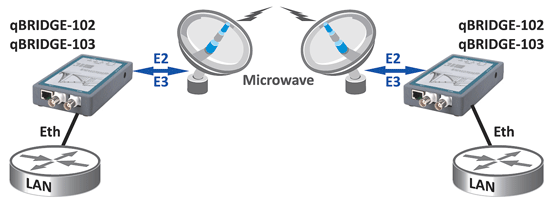

| Объединение удаленных сегментов LAN через каналы E2-E3 РРС |

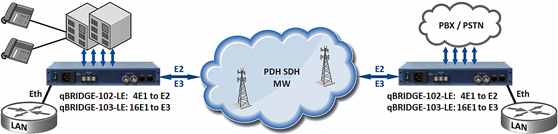

| Проброс каналов E1 + Ethernet на удаленные площадки |
| | Другие устройства доступа по каналам E1-E3 |
| qBRIDGE-100 |
Конвертер/ мост: 1 порт 10/100M Ethernet порт E1 (unframed) |
| qBRIDGE-101 |
Конвертер/ мост: 1 порт 10/100M Ethernet порт E1 (framed/unframed) |
| qBRIDGE-201 |
Мультиплексор "Drop & Insert": E1 + LAN порт E1 (framed) |
| qBRIDGE-401 |
Инверсный мультиплексор: 4 порта Ethernet 4 порта E1 |
| qBRIDGE-ToP |
Шлюз TDMoIP : 1/4 x E1 + Ethernet (LAN) Ethernet (WAN) |
|
