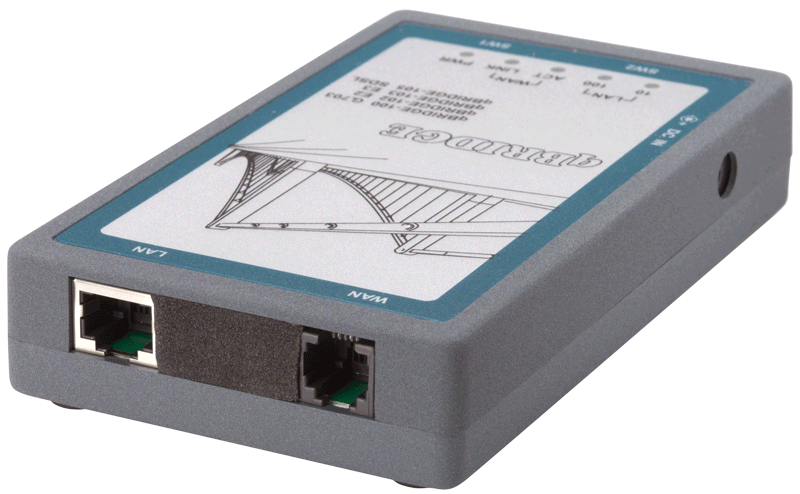

SDSL модем qBRIDGE-105
Снят с реализации |
Brief |
Manual
|
![](i/dot.gif)
![qBRIDGE-105 SDSL modem](i/e/qb105_s.gif)
qBRIDGE-105 представляет собой высокопроизводительный SDSL модем, работающий в режиме "самообучающегося моста",
предназначенный для решения проблем "последней мили", соединения удаленных сегментов LAN
и подключения пользователей к Internet.
Обеспечивает симметричную полнодуплексную передачу данных по одной медной витой паре в
диапазоне скоростей от 144 Kbps до 2320 Kbps. Длина линии: до 8 км при диаметре жилы 0.5 мм.
Модем имеет один порт Ethernet 10/100Base-TX с автоопре-делением скорости и типа UTP кабеля,
один порт SDSL и DIP переключатели для установки скорости передачи, режима CO/CPE (master/slave),
конфигурации буфера кадров, установки режима фильтрации и управления потоком IEEE 802.3x.
Фильтрация пакетов осуществляется по MAC адресу с использованием алгоритма самообучения и самоочищения.
Модем прозрачен для "tagged VLAN" пакетов.
Устройства могут использоваться для соединений по схеме "точка-точка" при объединении LAN,
а также для построения систем "точка-многоточка" при использовании
многопорто-вого концентратора серии qMAX-800S8 или Aviv SDSL-16M.
Для подключения телефонного аппарата к линии можно использовать сплиттер SDSL-16SS.
Отличительной особенностью модема являются простота конфигурации и надежность в работе.
|
Краткие технические характеристики:
Интерфейс LAN |
![](i/dot.gif) | 1 порт Ethernet 10/100Base-TX |
![](i/dot.gif) | Поддержка IEEE 802.3/802.3u |
![](i/dot.gif) | Поддержка IEEE 802.3x flow control |
![](i/dot.gif) | Autonegotiation & Auto-MDIX |
Режим "Bridge connection" |
![](i/dot.gif) | Инкапсуляция Ethernet в HDLC |
![](i/dot.gif) | Прозрачный режим для VLAN пакетов |
![](i/dot.gif) | IEEE 802.1D transparent bridge |
![](i/dot.gif) | Емкость таблицы МАС-адресов: 256 |
![](i/dot.gif) | Filtering and Forwarding: 90,000 pps |
![](i/dot.gif) | Буфер кадров (Frame Buffer): 340 |
Интерфейс WAN: SDSL |
![](i/dot.gif) | Скорость: 144 - 2320 Kbps |
![](i/dot.gif) | Линейный код: 2B1Q |
![](i/dot.gif) | Режим работы: дуплексный |
![](i/dot.gif) | Импеданс: 135 Ohm |
![](i/dot.gif) | Совместим с qMAX-800S и Aviv 16M |
![](i/dot.gif) | Разъем: RJ-11 |
Общие характеристики |
![](i/dot.gif) | DIP переключатели для настройки |
![](i/dot.gif) | Светодиодные индикаторы |
![](i/dot.gif) | Энергопитание: адаптер 9V/1А |
![](i/dot.gif) | Потребляемая мощность менее 2 Вт |
![](i/dot.gif) | Размеры: 80x135x27 мм (пластик) |
![](i/dot.gif) | Вес: 0,3 Kg |
|
Информация для заказа |
Модели | Артикул | Характеристики |
qBRIDGE-105 | 36BLM105 | SDSL модем/мост: 1 порт 10/100M Ethernet, 1 порт SDSL (2.3 Mbps), DIP switch |

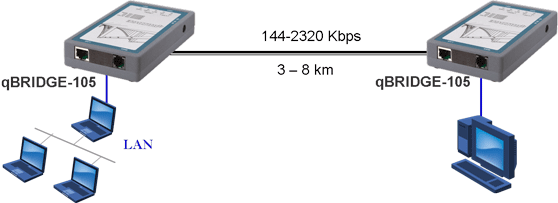

Соединение по схеме "точка-точка" |
|
